Колонка рулевого управления КАМАЗ Евро-3 пневматическая с кронштейнами в сборе
6520-3444075-19
65 890 ₽
|
||||
| Размеры | ||||
|---|---|---|---|---|
|
||||
3
4
5
6
9
10
11
12
13
14
17
18
19
20
21
22
22
24
25
26
27
28
29
30
33
34
35
36
37
38
39

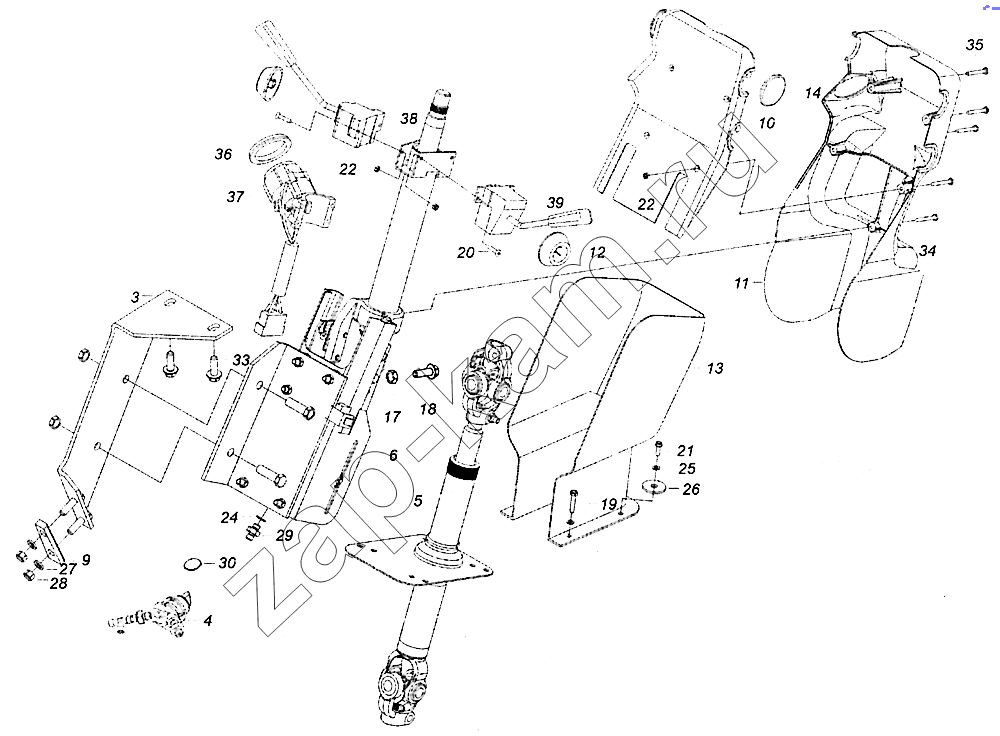

| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 3 | 6520-3403030-19 | Кронштейн | 1; | - | |
| 4 | 6520-3406014-19 | Установка крана регулировки рулевой колонки | 1; | - | |
| 5 | 5308-3422010-10 | Вал карданный | 1; | - | |
| 6 | 6520-3444075-19 | Колонка рулевого управления с кронштейном | 1; | 65 890 ₽ | |
| 9 | 6520-3403008 | Пластина | 1; | - | |
| 10 | 6520-3444071-19 | Кожух колонки задний | 1; | - | |
| 11 | 6520-3444073-19 | Кожух колонки передний | 1; | - | |
| 12 | 53205-3444074 | Кожух защитный | 2; | - | |
| 13 | 6520-3444074-40 | Кожух колонки нижний | 1; | - | |
| 14 | 6520-3444078-19 | Крышка защитная | 1; | - | |
| 17 | 251645 | Гайка М8-6Н ОСТ 37.001.197-75 | 1; | - | |
| 18 | 1/60441/21 | Болт М8-6gх45 | 1; | - | |
| 19 | 853065 | Болт М6-6gх30 | 2; | - | |
| 20 | 1/33112/01 | Винт М5-6gх20 | 4; | - | |
| 21 | 1/51873/01 | Винт самонарезающий типа АВ №10x12,7 | 2; | - | |
| 22 | 1/58964/11 | Гайка М5-6Н | 8; | - | |
| 23 | 1/07268/21 | Гайка низкая М22х1,5-6Н | 1; | - | |
| 24 | 1/02844/60 | Прокладка уплотнительная 10х16х1,5 | 1; | - | |
| 25 | 1/26397/01 | Шайба регулировочная 6х11х1 | 4; | - | |
| 26 | 1/26443/01 | Шайба плоская 10х35х3 | 2; | - | |
| 27 | 1/05168/73 | Шайба 10 пружинная | 4; | - | |
| 28 | 853530 | Гайка М10х1,25-6М | 4; | - | |
| 29 | 853964 | Штуцер 6 ввертный | 1; | - | |
| 30 | 864309 | Пробка транспортная | 2; | - | |
| 33 | 45104991007000 | Болт М10х1,25-6gx30 | 2; | - | |
| 34 | 45104992569500 | Винт М5-6gx18 | 1; | - | |
| 35 | 45104992544500 | Винт 356-71445 | 4; | - | |
| 36 | 5320-3444201 | Кольцо уплотнительное | 1; | - | |
| 37 | 4542253585 | Выключатель приборов и стартера с противоугонным устройством 2126-3704005-20 | 1; | - | |
| 38 | 4573431388 | Переключатель стеклоочистителя со стеклоомывателем 4002.3709 ТУ37.003.1335-87 | 1; | - | |
| 39 | 45104370902100 | Переключатель указателей поворотов ближнего и дальнего света 6602.3709-01 ТУ37.003.1336-87 | 1; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
- КамАЗ - 5308 (Евро 4) > Рулевое управление > 5308-3400014-10 Установка колонки рулевого управления > Колонка рулевого управления с кронштейном
- КамАЗ - 43502 (Евро 4) > Рулевое управление > 6520-3400004-19 Установка колонки рулевого управления > Колонка рулевого управления с кронштейном
- КамАЗ - 43253 (Часть-2) > Управление рулевое > 43255-3400014-19 Установка колонки рулевого управления > Колонка рулевого управления с кронштейном
- КамАЗ - 5308 (Евро 3) > Рулевое управление > 5308-3400014-10 Установка колонки рулевого управления > Колонка рулевого управления с кронштейном
- КамАЗ - 43255 (Евро-3) > Рулевое управление > 43255-3400014-19 Установка колонки рулевого управления > Колонка рулевого управления с кронштейном
- КамАЗ - 43253, 43255 (Евро-4) > Рулевое управление > 6520-3400004-19 Установка колонки рулевого управления > Колонка рулевого управления с кронштейном
- КамАЗ - 53605 (Евро-4) > Рулевое управление > 6520-3400004-19 Установка колонки рулевого управления > Колонка рулевого управления с кронштейном
- КамАЗ - 4308 (Евро 4) > Рулевое управление > 5308-3400014-10 Установка колонки рулевого управления > Колонка рулевого управления с кронштейном
- КамАЗ - 6520 (Euro-4) > Рулевое управление > 6520-3444006-30 Колонка рулевого управления с карданным валом > Колонка рулевого управления с кронштейном
- КамАЗ - 6460 (Евро 4) > Рулевое управление > 6520-3444006-30 Колонка рулевого управления с карданным валом > Колонка рулевого управления с кронштейном
- КамАЗ - 65115 (Евро-3) > Рулевое управление > 6520-3400004-19 Установка колонки рулевого управления > Колонка рулевого управления с кронштейном
- КамАЗ - 65111 (Евро 4) > Рулевое управление > 6520-3400004-19 Установка колонки рулевого управления > Колонка рулевого управления с кронштейном
- КамАЗ - 6522 (Евро-4) > Рулевое управление > 6520-3400004-40 Установка колонки рулевого управления > Колонка рулевого управления с кронштейном
- КамАЗ - 6522 (Евро-4) > Рулевое управление > 6520-3444006-30 Колонка рулевого управления с карданным валом > Колонка рулевого управления с кронштейном
- КамАЗ - 43118 (Евро 4) > Рулевое управление > 6520-3400004-19 Установка колонки рулевого управления > Колонка рулевого управления с кронштейном
- КамАЗ - 6520 (Euro-4) > Рулевое управление > 6520-3400004-40 Установка колонки рулевого управления > Колонка рулевого управления с кронштейном
- КамАЗ - 4308-C4 > Рулевое управление > 5308-3400014-10 Установка колонки рулевого управления > Колонка рулевого управления с кронштейном
- КамАЗ - 4308-C4 > Рулевое управление > 5308-3400014-10 Установка колонки рулевого управления > Колонка рулевого управления с кронштейном
- КамАЗ - 4308-R4 > Рулевое управление > 5308-3400014-10 Установка колонки рулевого управления > Колонка рулевого управления с кронштейном
- КамАЗ - 4308-H3 > Рулевое управление > 4308-3400014-40 Установка колонки рулевого управления > Колонка рулевого управления с кронштейном
Данный узел предназначен для передачи крутящего момента от рулевого колеса к рулевому механизму и обеспечивает возможность изменения положения руля по вылету и углу наклона. Конструкция представляет собой сборную единицу, включающую рулевой вал, защитный кожух, пневматический механизм фиксации и комплект монтажных кронштейнов для крепления к силовой структуре кабины.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип регулировки | Пневматическая (бесступенчатая) |
| Рабочее давление в пневмосистеме | 0,6–0,8 МПа (6–8 кгс/см²) |
| Диапазон регулировки по углу наклона | до 20° |
| Диапазон регулировки по высоте (ход) | 60 мм |
| Масса в сборе | 12,45 кг |
| Тип соединения с рулевым колесом | Шлицевое |
Применяемость
Изделие устанавливается на тяжелое семейство грузовых автомобилей, соответствующих экологическому стандарту Евро-3 и выше, оснащенных рестайлинговыми кабинами. Основные модели:
- Самосвалы серий 6520, 65201, 6522.
- Седельные тягачи 5460, 6460.
- Бортовые автомобили и шасси 65115, 65117 (в модификациях с пневморегулировкой).
Особенности конструкции и отличия
Главной особенностью является наличие встроенного пневмоцилиндра, который блокирует или освобождает механизм перемещения вала при нажатии на напольную педаль или кнопку на приборной панели. В отличие от механических аналогов, данная модификация позволяет водителю настраивать положение руля без приложения значительных физических усилий. Поставка в сборе с кронштейнами исключает необходимость подбора крепежных элементов при замене узла целиком. Вал имеет шлицевую часть, унифицированную под современные травмобезопасные рулевые колеса.
Номера кроссов и аналоги
Узел может встречаться под следующими сопутствующими номерами и модификациями:
- 6520-3444010 — базовая колонка без кронштейнов.
- 6520-3444075-10 — ранняя версия узла.
- 6520-3444050 — модификация с иным типом крепления.
- RBL (Reubl) — производитель компонентов рулевого управления, поставляющий аналогичные механизмы.
При подборе следует учитывать, что модификация с индексом -19 предназначена именно для систем с пневматическим управлением фиксацией. Установка вместо колонки с механическим зажимом потребует доработки пневматических линий кабины.
