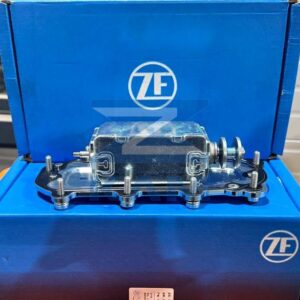

Сервопривод рычага (актуатор) АКПП ZF 12TX 2620, 2210, 2820 TD/TO Traxon / ZF
Сервопривод рычага (актуатор) АКПП ZF 12TX 2620, 2210, 2820 TD/TO Traxon / ZF
Сервопривод рычага (актуатор) АКПП ZF 12TX 2620, 2210, 2820 TD/TO Traxon / ZF
Сервопривод рычага (актуатор) АКПП ZF 12TX 2620, 2210, 2820 TD/TO Traxon / ZF

Сервопривод рычага -597 (актуатор) АКПП ZF 12TX 2620, 2210 Traxon (ан. 0501.301.353) / ZF

0501.328.597
0

Демонтаж с новой КПП (Made in Germany), без пробега.

в наличии

68 000 ₽

Новый, ZF (оригинал)

в наличии

59 170 ₽

от 59 170 ₽

Добавить в избранноеВ избранномУдалено из избранного 0
Производитель:
Артикул: 0501.328.597
81.32690-6068 / 0501.301.353 70201583, 81.32690-6068, 81326906068, AZ9725220000361001,
Категории: ,


Техническое описание и назначение

Данный электропневматический узел является исполнительным механизмом системы переключения передач в модульных автоматизированных трансмиссиях серии Traxon. Он отвечает за прецизионное перемещение внутренних рычагов выбора и включения ступеней, обеспечивая высокую скорость и плавность смены передаточного отношения. Устройство интегрируется непосредственно в верхнюю часть картера КПП и работает под управлением электронного блока управления (TCU).

Применяемость в трансмиссиях

  • ZF 12TX 2010 TD/TO
  • ZF 12TX 2210 TD/TO
  • ZF 12TX 2410 TD/TO
  • ZF 12TX 2610 TD/TO
  • ZF 12TX 2620 TD/TO

Кросс-номера и оригинальные замены

Производитель Артикул
DAF 2147451, 2293433, 2101578
MAN 81.32550.6015, 81.32550.6017, 81.32550.6019
IVECO 5802347545, 5802101578
ZF (предыдущий номер) 0501.301.353

Конструктивные особенности

Узел объединяет в себе пневматические цилиндры и блок электромагнитных клапанов. В системе Traxon реализована высокая плотность компоновки и сокращено время отклика на команды ЭБУ по сравнению с узлами предыдущих поколений. Корпус выполнен из высокопрочного алюминиевого сплава. Внутренние датчики положения обеспечивают обратную связь в режиме реального времени, что минимизирует риск некорректного выбора передачи.

Технические характеристики

  • Рабочее напряжение: 24V
  • Тип привода: Электропневматический
  • Рабочее давление в системе: 7.0 – 12.5 бар
  • Тип подключения: Байонетный разъем
  • Температурный диапазон эксплуатации: от -40°C до +120°C

Совместимость с техникой

Компонент устанавливается на магистральные тягачи и тяжелую спецтехнику, оснащенную коробками передач Traxon. Сюда входят модели DAF XF/CF Euro 6, MAN TGX/TGS (Next Generation), Iveco S-Way, а также Ford F-Max. При монтаже требуется проверка состояния уплотнительных элементов и чистоты пневматической магистрали для предотвращения попадания конденсата и масляной эмульсии в клапанный блок.

Применяемость

КПП ZF 12TX Traxon 2210 2620 2820 2621. MAN TGS 41.480 8X8 BB-WW
Изготовитель

"ZF", Германия
Размеры
Вес 2,3 кг
Размеры 22 × 56 × 60 см
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
Схема/чертеж: ТРАНСМИССИЯ С РЕТАРДЕРОМ В СБОРЕ-БЛОК УПРАВЛЕНИЯ / FAW CA4180 (P77K25E5)
27.010
27.020
27.022
27.030
27.040
27.050
27.060
Поз. Артикул Название детали Кол-во Цена
1700210A2001/D 1700210A2001/D АКПП ZF 12TX 2621 TD с ретардером в сборе 1; -
27.010 0769.180.970 Блок клапанов 1; -
27.020 0769.180.969 Рычаг управления трансмиссии 1; -
27.022 0501.331.562 Защитный колпачок 1; от 290 ₽
27.030 0501.330.554 Сенсорный модуль 1; 82 490 ₽
- от 85 400 ₽
27.030/15 0501.331.371 Набор уплотнений 1; 47 500 ₽
27.040 0501.328.597 Привод селектора 1; от 59 170 ₽
27.040/15 0501.330.229 Плоская прокладка 1; 9 040 ₽
27.040/25 0501.331.369 Комплект винтов 1;
27.050 0501.218.540 Сапун 1; 1 500 ₽
27.060 6029.023.008 Кабель траксон 1; 4 150 ₽
27.062 0501.330.909 Крепление кабеля 1; 370 ₽
27.090 0501.327.837 Плоская прокладка 1; 3 460 ₽
27.100 0736.300.519 Винт с шестигранной головкой 1; 70 ₽
27.110 0736.300.519 Винт с шестигранной головкой 1; 70 ₽
27.120 0736.300.519 Винт с шестигранной головкой 1; 70 ₽
27.130 0736.300.519 Винт с шестигранной головкой 1; 70 ₽
27.140 0736.300.519 Винт с шестигранной головкой 1; 70 ₽
27.150 0736.300.519 Винт с шестигранной головкой 1; 70 ₽
27.160 0736.300.519 Винт с шестигранной головкой 1; 70 ₽
27.170 0736.300.519 Винт с шестигранной головкой 1; 70 ₽
27.180 0736.300.519 Винт с шестигранной головкой 1; 70 ₽
27.190 0736.300.519 Винт с шестигранной головкой 1; 70 ₽
27.200 0736.300.519 Винт с шестигранной головкой 1; 70 ₽
27.210 0736.300.519 Винт с шестигранной головкой 1; 70 ₽
27.220 0736.300.519 Винт с шестигранной головкой 1; 70 ₽
27.230 0736.300.519 Винт с шестигранной головкой 1; 70 ₽
27.240 0736.300.519 Винт с шестигранной головкой 1; 70 ₽
27.250 0736.300.519 Винт с шестигранной головкой 1; 70 ₽
27.260 0736.300.519 Винт с шестигранной головкой 1; 70 ₽
27.270 0736.300.519 Винт с шестигранной головкой 1; 70 ₽
27.280 0736.300.519 Винт с шестигранной головкой 1; 70 ₽
27.290 0736.300.519 Винт с шестигранной головкой 1; 70 ₽
27.300 0736.300.519 Винт с шестигранной головкой 1; 70 ₽
27.310 0736.300.519 Винт с шестигранной головкой 1; 70 ₽
27.320 0736.300.519 Винт с шестигранной головкой 1; 70 ₽
27.350 0736.300.548 Винт с шестигранной головкой 1; 60 ₽
27.360 0736.300.548 Винт с шестигранной головкой 1; 60 ₽
27.370 0736.300.548 Винт с шестигранной головкой 1; 60 ₽
27.380 0736.300.548 Винт с шестигранной головкой 1; 60 ₽
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
