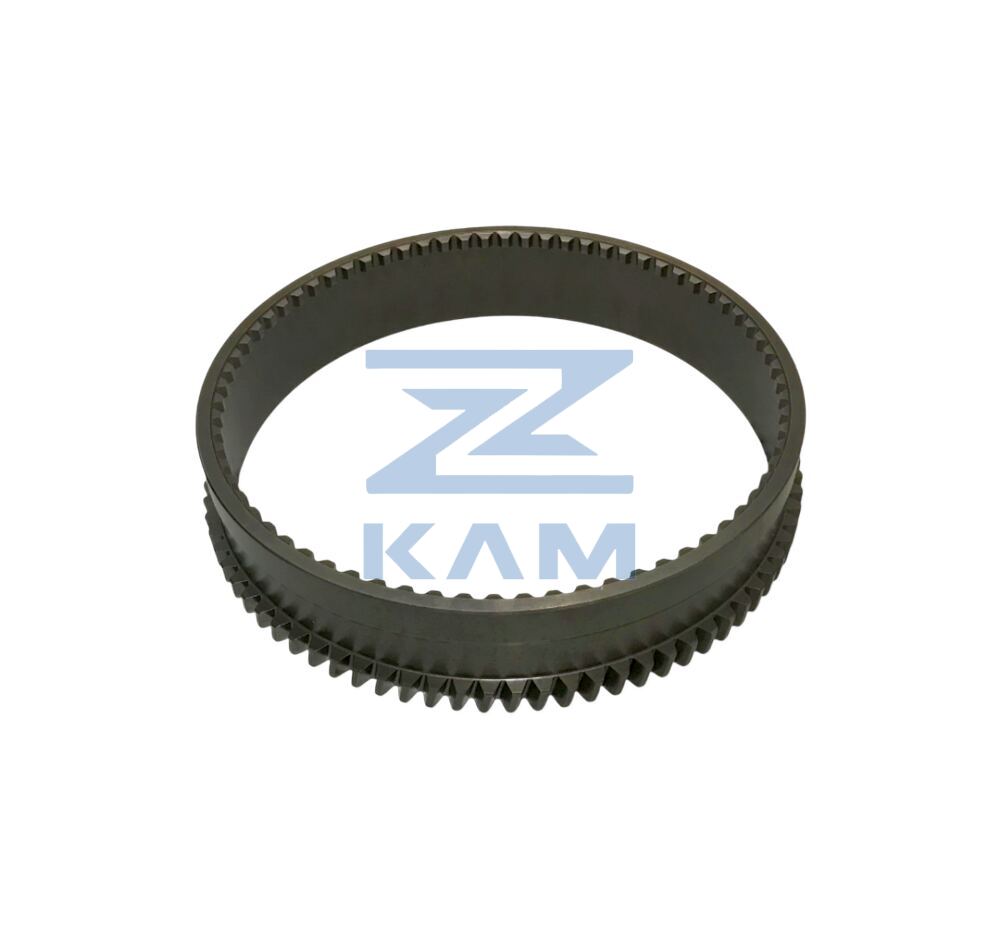

Держатель шестерни коронной ZF 12TX Traxon, Astronic IVZ OPTIMIERT. / ZF

Держатель шестерни коронной ZF 12TX Traxon, Astronic IVZ OPTIMIERT. / ZF

1358.332.252
0

Наружный диаметр – 232,5 мм/243 мм,
Внутренний диаметр – 220 мм,
Толщина – 11 мм/47,2 мм,
Количество внутренних зубьев – 72,
Количество наружных зубьев – 82.

Новый

в наличии

16 710 ₽

Демонтаж с новой КПП. Без пробега

в наличии

14 640 ₽

от 14 640 ₽

Добавить в избранноеВ избранномУдалено из избранного 0
Производитель:
Артикул: 1358.332.252
123290, 298909, 95536410
Категория:

Изготовитель

"ZF", Германия
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
Схема/чертеж: АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ С РЕТАРДЕРОМ В СБОРЕ ПЛАНЕТАРНЫЙ ПРИВОД / FAW CA4180 (P77K25E5)
32.010
32.020
32.030
32.032
32.040
32.042
32.050
32.060
32.070
32.070
32.080
32.080
32.100
32.200
32.210
32.210/10
32.210/20
32.212
32.222
32.230
32.240
32.250
32.260
32.270
32.280
Поз. Артикул Название детали Кол-во Цена
1700210A2001/D 1700210A2001/D АКПП ZF 12TX 2621 TD с ретардером в сборе 1; -
32.010 0769.174.171 Водило 1; 58 560 ₽ - 128 100 ₽
32.020 1358.332.247 Солнечная шестерня 1; от 11 590 ₽
32.030 1358.332.223 Нажимной диск 1; от 3 900 ₽
32.032 1358.332.015 Ведущий штифт 1; 410 ₽
32.040 1358.332.223 Нажимной диск 1; от 3 900 ₽
32.042 1358.332.015 Ведущий штифт 1; 410 ₽
32.050 1358.232.016 Набор шестерен сателлитов 1; от 36 480 ₽
32.060 1358.232.017 Сателлитный вал 1; 2 440 ₽
32.070 1358.232.005 Ролик 1; 370 ₽
32.080 1358.232.006 Промежуточная шайба 1; 150 ₽
32.100 1358.232.018 Промежуточная шайба 1; 100 ₽
32.200 1358.332.245 Зубчатый венец 1; от 26 840 ₽
32.210 1358.232.015 Комплект держателя зубчатого венца 1; от 13 420 ₽
32.210/10 1358.332.252 Держатель зубчатого венца 1; от 14 640 ₽
32.210/20 1358.332.222 Упорное кольцо 1; от 9 300 ₽
32.212 0730.302.523 Замковое кольцо 1; 510 ₽
32.222 0730.302.523 Замковое кольцо 1; 510 ₽
32.230 1328.333.010 Корпус сцепления 1; от 5 490 ₽
32.240 0730.513.745 Упорное стопорное кольцо 1; 430 ₽
32.250 1328.333.009 Корпус сцепления 1; от 6 100 ₽
32.260 0750.116.394 Шариковый подшипник 1; 4 680 ₽
32.270 0750.118.284 Игольчатый подшипник 1; 5 740 ₽
32.280 0630.513.139 Установочная шайба 1; от 170 ₽
32.800 1358.304.247 Гильза 1; от 8 160 ₽
32.810 0730.303.670 Упорное стопорное кольцо 1; 150 ₽
32.820 0730.003.884 Шайба 1;
32.820 0730.003.886 Шайба 1;
32.820 0730.003.888 Шайба 1;
32.820 0730.003.890 Шайба 1;
32.820 0730.003.892 Шайба 1;
32.820 0730.003.894 Шайба 1;
32.820 0730.003.896 Шайба 1;
32.820 0730.003.898 Шайба 1;
32.820 0730.003.900 Шайба 1;
32.820 0730.003.902 Шайба 1;
32.820 0730.003.904 Шайба 1;
32.820 0730.003.906 Шайба 1;
32.820 0730.003.908 Шайба 1;
32.820 0730.003.910 Шайба 1;
32.820 0730.003.912 Шайба 1;
32.820 0730.003.914 Шайба 1;
32.820 0730.004.629 Шайба 1;
32.820 0730.004.631 Шайба 1;
32.820 0730.004.633 Шайба 1;
32.820 0730.004.635 Шайба 1;
32.820 0730.004.637 Шайба 1;
32.820 0730.004.639 Шайба 1;
32.820 0730.004.641 Шайба 1;
32.820 0730.004.643 Шайба 1;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер

Технические характеристики

Держатель шестерни коронной (ступица планетарной передачи) предназначен для фиксации и обеспечения вращения коронной шестерни в узле демультипликатора. Является силовым элементом планетарного ряда, воспринимающим высокие крутящие моменты.

Параметр Значение
Производитель ZF Friedrichshafen AG
Оригинальный номер ZF 1358.332.252
Тип трансмиссии 12TX Traxon, AS Tronic IVZ OPTIMIERT
Количество ступеней КПП 12
Материал Высокопрочная легированная сталь

Применяемость

Деталь используется в автоматизированных коробках передач ZF Traxon и модернизированных сериях AS Tronic (IVZ OPTIMIERT), которые устанавливаются на магистральные тягачи и тяжелую строительную технику:

  • DAF: XF Euro 6, CF Euro 6
  • MAN: TGX, TGS (поколения с КПП Traxon)
  • IVECO: Stralis, S-Way, Trakker
  • RENAULT: T-Series, K-Series, C-Series
  • VOLVO: FE, FL (в комплектациях с агрегатами ZF)

Номера кроссов и оригинальные замены

Бренд Артикул
ZF 1358332252
DAF 1851500
IVECO 42561131
MAN 81.32235.0018

Особенности и модификации

Исполнение IVZ OPTIMIERT подразумевает оптимизированную конструкцию шлицевого соединения и усиленный корпус держателя. В отличие от предыдущих версий (использовавшихся в ранних AS Tronic), данный артикул имеет измененные допуски по соосности, что необходимо для корректной работы электронных актуаторов переключения передач в системе Traxon. Конструкция рассчитана на работу с крутящим моментом до 2800 Нм и выше в зависимости от модификации КПП.

При замене требуется проверка состояния игольчатых подшипников и солнечной шестерни планетарного ряда, так как износ держателя часто сопровождается выработкой сопряженных поверхностей.
