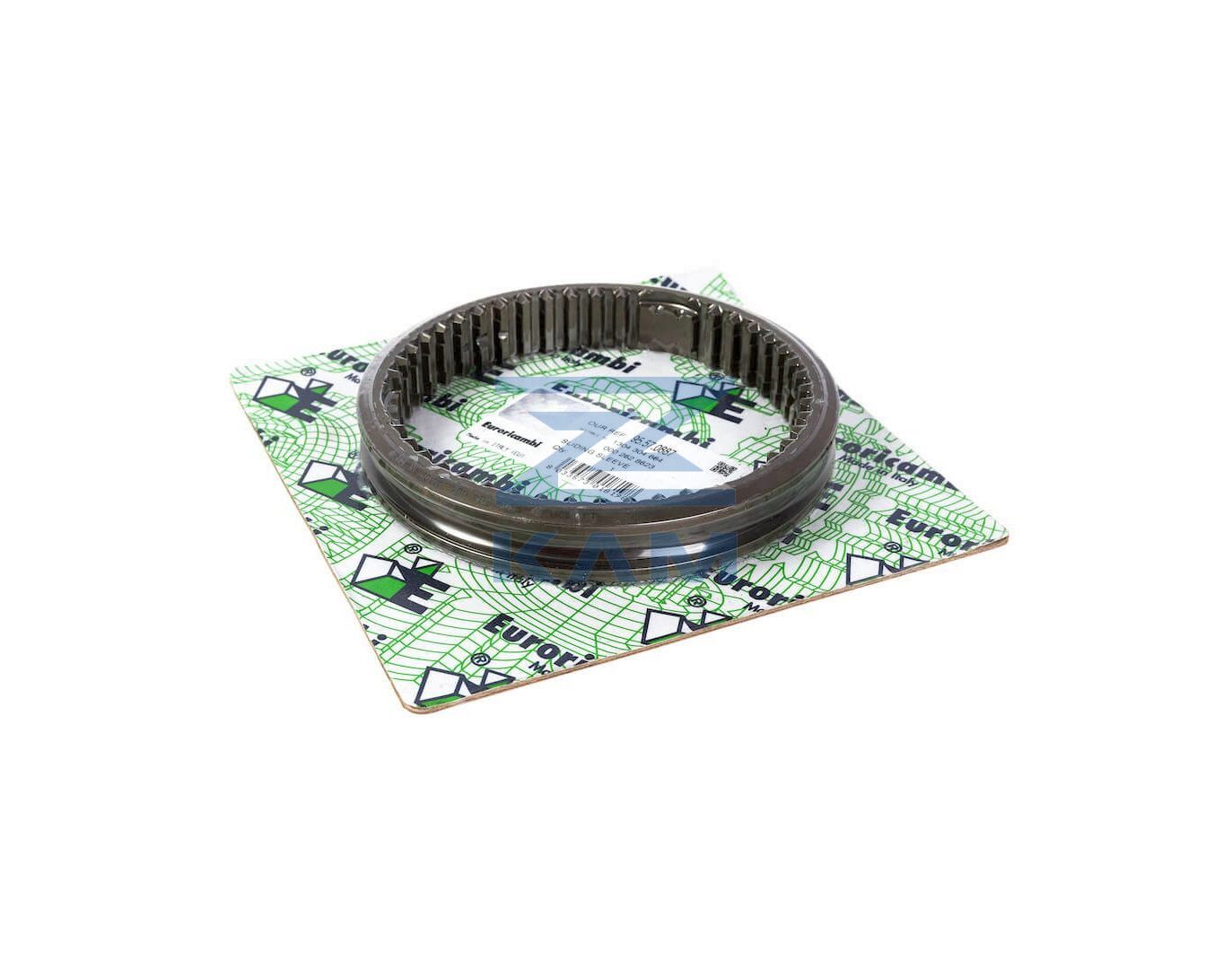

Муфта синхронизатора (ZF 1304.304.664, 1311.304.103) / Euroricambi
95570887
8 970 ₽
|
10
20
30
40
40.110
40.120
40.130
40.140
40.150
40.160
40.170
40.180
40.190
40.200
40.210
40.220
40.230
50
50
50
50
60
70
80
100
110
150
160
170
190
200
210
220
230
230
280
290
300
310
310.10
310.20
310.30
310.30
310.50
310.60
320
350
360
370
380
380
380
380
380
390
400
420
430
430.10
430.20
430.30
430.30
430.50
430.60
434
434
434
434
440
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 10 | 1311.304.248 | Вал вторичный | 1; | - | |
| 20 | 0735.321.106 | Сепаратор подшипника игольчатого | 1; | - | |
| 30 | 1310.304.012 | Колесо косозубое | 1; | - | |
| 40 | 1310.204.026 | Синхронизатор | 1; | - | |
| 40.110 | 1312.304.106 | Диск сцепления ведомый | 1; | - | |
| 40.120 | 1268.304.424 | Кольцо внутреннее | 1; | - | |
| 40.130 | 1268.304.494 | Кольцо промежуточное | 1; | - | |
| 40.140 | 1268.304.525 | Кольцо внешнее | 1; | - | |
| 40.150 | 1310.304.157 | Корпус синхронизатора | 1; | - | |
| 40.160 | 1312.304.159 | COUPLING ELEMENT | 3; | - | |
| 40.170 | 1310.304.175 | Муфта скользящая | 1; | - | |
| 40.180 | 0732.040.409 | COMPRSPRING | 3; | по запросу | |
| 40.190 | 1297.304.436 | PRESSURE PIECE | 3; |
230 ₽ |
|
| 40.200 | 1268.304.525 | Кольцо внешнее | 1; | - | |
| 40.210 | 1268.304.494 | Кольцо промежуточное | 1; | - | |
| 40.220 | 1268.304.424 | Кольцо внутреннее | 1; | - | |
| 40.230 | 1312.304.106 | Диск сцепления ведомый | 1; | - | |
| 50 | 0630.531.087 | Кольцо стопорное | 1; | - | |
| 50 | 0630.531.102 | Кольцо стопорное | 1; | - | |
| 50 | 0630.531.103 | Кольцо стопорное | 1; | - | |
| 60 | 0735.321.108 | Сепаратор подшипника игольчатого | 1; | - | |
| 70 | 1310.304.011 | Колесо косозубое | 1; | - | |
| 80 | 1311.304.250 | Корпус муфты синхронизатора | 1; | - | |
| 100 | 0735.298.255 | Подшипник игольчатый | 1; | - | |
| 110 | 1310.304.200 | Колесо косозубое | 1; | - | |
| 150 | 0735.370.730 | Подшипник роликовый конический | 1; | - | |
| 160 | 1311.304.055 | Втулка | 1; | - | |
| 170 | 1311.304.056 | Диск счетный | 1; | - | |
| 190 | 1310.304.134 | Фланец вала отбора мощности | 1; | - | |
| 200 | 1250.304.218 | Шайба | 1; | - | |
| 210 | 1250.304.353 | Шайба стопорная | 1; | - | |
| 220 | 0636.016.407 | HEXAGON BOLT | 2; |
50 ₽ |
|
| 230 | 0636.021.059 | Болт с головкой шестигранной | 4; | - | |
| 280 | 0735.321.106 | Сепаратор подшипника игольчатого | 1; | - | |
| 290 | 1310.304.085 | Колесо косозубое | 1; | - | |
| 300 | 1312.304.027 | Корпус муфты синхронизатора | 1; | - | |
| 310 | 1310.204.011 | Синхронизатор | 1; | - | |
| 310.10 | 1310.304.080 | Корпус синхронизатора | 1; | - | |
| 310.20 | 1310.304.202 | Муфта скользящая | 1; |
5 750 ₽ |
|
| 310.30 | 1297.304.484 | Кольцо блокирующее синхронизатора делит. | 2; | - | |
| 310.50 | 1297.304.436 | PRESSURE PIECE | 3; |
230 ₽ |
|
| 310.60 | 0732.040.409 | COMPRSPRING | 3; | по запросу | |
| 320 | 1312.304.027 | Корпус муфты синхронизатора | 1; | - | |
| 350 | 1311.304.124 | Flange bush | 1; | - | |
| 360 | 0735.320.493 | Сепаратор подшипника игольчатого | 1; | - | |
| 370 | 1310.304.088 | Колесо косозубое | 1; | - | |
| 380 | 0730.501.727 | Кольцо стопорное | 1; | - | |
| 380 | 0730.501.726 | Кольцо стопорное | 1; | - | |
| 380 | 0730.501.725 | Кольцо стопорное | 1; | - | |
| 380 | 0730.501.724 | Кольцо стопорное | 1; | - | |
| 390 | 0735.321.678 | Сепаратор подшипника игольчатого | 1; | - | |
| 400 | 1310.304.091 | Колесо косозубое | 1; | - | |
| 420 | 1311.304.009 | Корпус муфты синхронизатора | 1; | - | |
| 430 | 1311.204.022 | Синхронизатор | 1; | - | |
| 430.10 | 1311.304.226 | Корпус синхронизатора | 1; | - | |
| 430.20 | 1304.304.664 | Муфта скользящая | 1; |
5 370 ₽ |
|
| 430.30 | 1311.304.255 | Кольцо синхронизатора | 2; |
4 740 ₽ |
|
| 430.50 | 1297.304.436 | PRESSURE PIECE | 3; |
230 ₽ |
|
| 430.60 | 0732.040.409 | COMPRSPRING | 3; | по запросу | |
| 434 | 0630.531.061 | Кольцо стопорное | 1; | - | |
| 434 | 0630.501.126 | Кольцо стопорное | 1; | - | |
| 434 | 0630.501.127 | Кольцо стопорное | 1; | - | |
| 440 | 0750.117.562 | Подшипник роликовый конический | 1; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
- ZF - КПП ZF 6S1200BO > ZF 6S-1200BO > Вал вторичный > Муфта скользящая
- ZF - КПП ZF 6S700TO > 6S700TO (КамАЗ) > Вал вторичный > Муфта скользящая
- ZF - КПП ZF 6S1200BO > 6S-1200BO (КамАЗ) > Вал вторичный > Муфта скользящая
- ZF - КПП ZF 9S1310 TO > ZF 9S109 / 9S1310 ТО > Вторичный вал > Скольз. Муфта
- ЯМЗ - ЯМЗ-536-100 > Трансмиссия > Вторичный вал > Скользящая муфта
- ZF - КПП ZF 9S1310 TO > 9S-1310TO > MAIN SHAFT 1324.104.007 > Скольз. Муфта
- ZF - КПП ZF 9S1315 TO > ZF 9S1315TO > Вал вторичный > Скольз. Муфта
- ZF - КПП ZF 9S1310 TO > 9S1310 TO > Вал вторичный > Скольз. Муфта
- ZF - КПП ZF 9S1310 TO > 9S1310 TO > Вал вторичный > Скольз. Муфта
Общая информация о компоненте

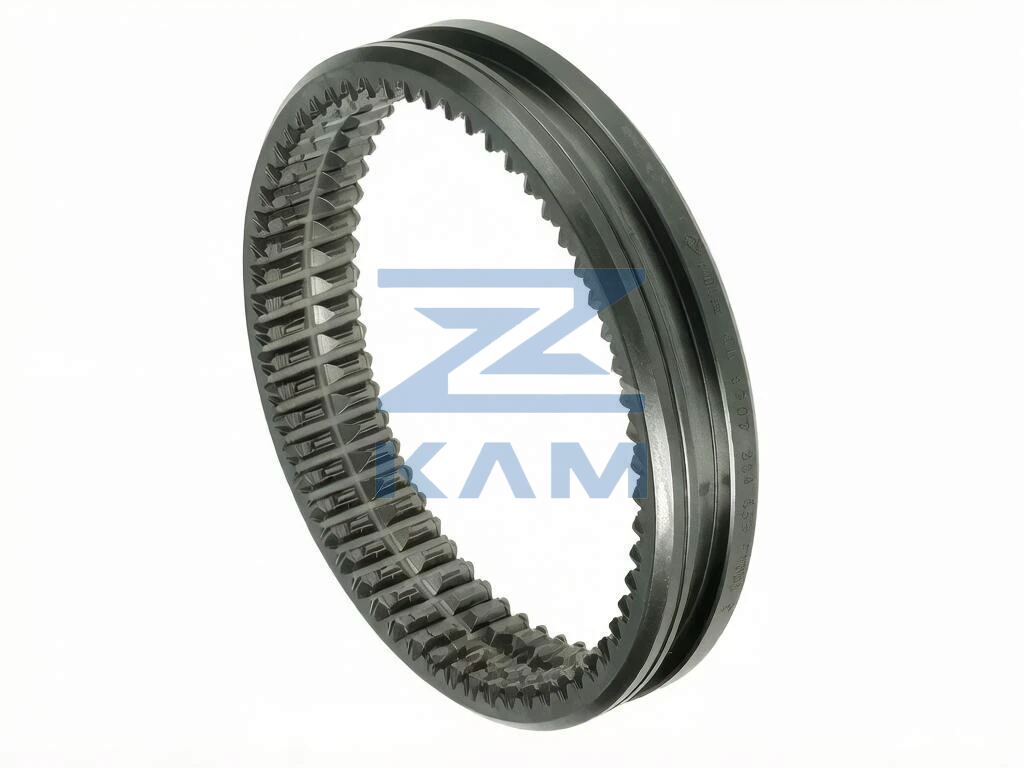

Муфта синхронизатора (скользящая муфта) переключения передач 3-4 и 5-6 предназначена для выравнивания угловых скоростей шестерни и вала в коробках передач производства ZF Friedrichshafen AG. Компонент обеспечивает плавное и бесшумное зацепление без ударных нагрузок на зубчатый венец.
Технические характеристики
| Параметр | Значение |
|---|---|
| Артикул Euroricambi | 95570887 |
| Количество внутренних зубьев (шлицов) | 42 |
| Внешний диаметр | 158 мм |
| Высота (ширина) муфты | 27.5 мм – 28 мм (в зависимости от модификации каретки) |
| Материал | Легированная цементируемая сталь с термообработкой |
Применяемость в трансмиссиях и технике
Данная муфта широко используется в механических и автоматизированных сериях КПП ZF Ecosplit и AS-Tronic:
- Серии КПП: 16 S 151, 16 S 181, 16 S 221, 16 S 251, 12 AS 1930, 12 AS 2330, 12 AS 2140, 16 S 109.
- Грузовые автомобили: MAN (F2000, TGA, TGS, TGX), Mercedes-Benz Actros, DAF (CF85, XF95, XF105), IVECO (EuroTech, EuroStar, Stralis), Renault (Premium, Magnum), Volvo (FE, FL).
Номера кросс-референсов (Аналоги)
| Производитель | Артикул |
|---|---|
| ZF | 1304 304 664 / 1311 304 103 / 1304304664 / 1311304103 |
| MAN | 81.32504.0048 / 81.32504.0089 |
| IVECO | 42483863 / 42533081 |
| DAF | 0389332 / 1288219 |
| RENAULT (RVI) | 5001844907 |
| CEI | 154.513 |
| TAS | T55737 |
Особенности конструкции и производства
Муфта производства Euroricambi (Италия) изготавливается по стандартам OEM, что гарантирует точное соответствие геометрических параметров шлицевого соединения оригинальным деталям ZF. Внутренние зубья имеют специальный профиль (замок), предотвращающий самопроизвольное выключение передачи под нагрузкой.
Деталь поставляется без ступицы (хаба) и сухарей. При замене рекомендуется проверять состояние сопряженных деталей: синхронизатора (колец) и блокирующих пальцев, так как износ муфты часто является следствием неисправности механизма синхронизации или деформации вилки переключения.
