Муфта скользящая 1311304103
1311.304.103
5 220 ₽
|
10
20
30
40
40.110
40.120
40.130
40.140
40.150
40.160
40.170
40.180
40.190
40.200
40.210
40.220
40.230
50
50
50
50
60
70
80
100
110
150
160
170
190
200
210
220
230
230
280
290
300
310
310.10
310.20
310.30
310.30
310.50
310.60
320
350
360
370
380
380
380
380
380
390
400
420
430
430.10
430.20
430.30
430.30
430.50
430.60
434
434
434
434
440
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 10 | 1311.304.248 | Вал вторичный | 1; | - | |
| 20 | 0735.321.106 | Сепаратор подшипника игольчатого | 1; | - | |
| 30 | 1310.304.012 | Колесо косозубое | 1; | - | |
| 40 | 1310.204.026 | Синхронизатор | 1; | - | |
| 40.110 | 1312.304.106 | Диск сцепления ведомый | 1; | - | |
| 40.120 | 1268.304.424 | Кольцо внутреннее | 1; | - | |
| 40.130 | 1268.304.494 | Кольцо промежуточное | 1; | - | |
| 40.140 | 1268.304.525 | Кольцо внешнее | 1; | - | |
| 40.150 | 1310.304.157 | Корпус синхронизатора | 1; | - | |
| 40.160 | 1312.304.159 | COUPLING ELEMENT | 3; | - | |
| 40.170 | 1310.304.175 | Муфта скользящая | 1; | - | |
| 40.180 | 0732.040.409 | COMPRSPRING | 3; | по запросу | |
| 40.190 | 1297.304.436 | PRESSURE PIECE | 3; |
230 ₽ |
|
| 40.200 | 1268.304.525 | Кольцо внешнее | 1; | - | |
| 40.210 | 1268.304.494 | Кольцо промежуточное | 1; | - | |
| 40.220 | 1268.304.424 | Кольцо внутреннее | 1; | - | |
| 40.230 | 1312.304.106 | Диск сцепления ведомый | 1; | - | |
| 50 | 0630.531.087 | Кольцо стопорное | 1; | - | |
| 50 | 0630.531.102 | Кольцо стопорное | 1; | - | |
| 50 | 0630.531.103 | Кольцо стопорное | 1; | - | |
| 60 | 0735.321.108 | Сепаратор подшипника игольчатого | 1; | - | |
| 70 | 1310.304.011 | Колесо косозубое | 1; | - | |
| 80 | 1311.304.250 | Корпус муфты синхронизатора | 1; | - | |
| 100 | 0735.298.255 | Подшипник игольчатый | 1; | - | |
| 110 | 1310.304.200 | Колесо косозубое | 1; | - | |
| 150 | 0735.370.730 | Подшипник роликовый конический | 1; | - | |
| 160 | 1311.304.055 | Втулка | 1; | - | |
| 170 | 1311.304.056 | Диск счетный | 1; | - | |
| 190 | 1310.304.134 | Фланец вала отбора мощности | 1; | - | |
| 200 | 1250.304.218 | Шайба | 1; | - | |
| 210 | 1250.304.353 | Шайба стопорная | 1; | - | |
| 220 | 0636.016.407 | HEXAGON BOLT | 2; |
50 ₽ |
|
| 230 | 0636.021.059 | Болт с головкой шестигранной | 4; | - | |
| 280 | 0735.321.106 | Сепаратор подшипника игольчатого | 1; | - | |
| 290 | 1310.304.085 | Колесо косозубое | 1; | - | |
| 300 | 1312.304.027 | Корпус муфты синхронизатора | 1; | - | |
| 310 | 1310.204.011 | Синхронизатор | 1; | - | |
| 310.10 | 1310.304.080 | Корпус синхронизатора | 1; | - | |
| 310.20 | 1310.304.202 | Муфта скользящая | 1; |
5 750 ₽ |
|
| 310.30 | 1297.304.484 | Кольцо блокирующее синхронизатора делит. | 2; | - | |
| 310.50 | 1297.304.436 | PRESSURE PIECE | 3; |
230 ₽ |
|
| 310.60 | 0732.040.409 | COMPRSPRING | 3; | по запросу | |
| 320 | 1312.304.027 | Корпус муфты синхронизатора | 1; | - | |
| 350 | 1311.304.124 | Flange bush | 1; | - | |
| 360 | 0735.320.493 | Сепаратор подшипника игольчатого | 1; | - | |
| 370 | 1310.304.088 | Колесо косозубое | 1; | - | |
| 380 | 0730.501.727 | Кольцо стопорное | 1; | - | |
| 380 | 0730.501.726 | Кольцо стопорное | 1; | - | |
| 380 | 0730.501.725 | Кольцо стопорное | 1; | - | |
| 380 | 0730.501.724 | Кольцо стопорное | 1; | - | |
| 390 | 0735.321.678 | Сепаратор подшипника игольчатого | 1; | - | |
| 400 | 1310.304.091 | Колесо косозубое | 1; | - | |
| 420 | 1311.304.009 | Корпус муфты синхронизатора | 1; | - | |
| 430 | 1311.204.022 | Синхронизатор | 1; | - | |
| 430.10 | 1311.304.226 | Корпус синхронизатора | 1; | - | |
| 430.20 | 1304.304.664 | Муфта скользящая | 1; |
5 370 ₽ |
|
| 430.30 | 1311.304.255 | Кольцо синхронизатора | 2; |
4 740 ₽ |
|
| 430.50 | 1297.304.436 | PRESSURE PIECE | 3; |
230 ₽ |
|
| 430.60 | 0732.040.409 | COMPRSPRING | 3; | по запросу | |
| 434 | 0630.531.061 | Кольцо стопорное | 1; | - | |
| 434 | 0630.501.126 | Кольцо стопорное | 1; | - | |
| 434 | 0630.501.127 | Кольцо стопорное | 1; | - | |
| 440 | 0750.117.562 | Подшипник роликовый конический | 1; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
- ZF - КПП ZF 6S1200BO > ZF 6S-1200BO > Вал вторичный > Муфта скользящая
- ZF - КПП ZF 6S700TO > 6S700TO (КамАЗ) > Вал вторичный > Муфта скользящая
- ZF - КПП ZF 6S1200BO > 6S-1200BO (КамАЗ) > Вал вторичный > Муфта скользящая
- ZF - КПП ZF 9S1310 TO > ZF 9S109 / 9S1310 ТО > Вторичный вал > Скольз. Муфта
- ЯМЗ - ЯМЗ-536-100 > Трансмиссия > Вторичный вал > Скользящая муфта
- ZF - КПП ZF 9S1310 TO > 9S-1310TO > MAIN SHAFT 1324.104.007 > Скольз. Муфта
- ZF - КПП ZF 9S1315 TO > ZF 9S1315TO > Вал вторичный > Скольз. Муфта
- ZF - КПП ZF 9S1310 TO > 9S1310 TO > Вал вторичный > Скольз. Муфта
- ZF - КПП ZF 9S1310 TO > 9S1310 TO > Вал вторичный > Скольз. Муфта
Технические характеристики и описание

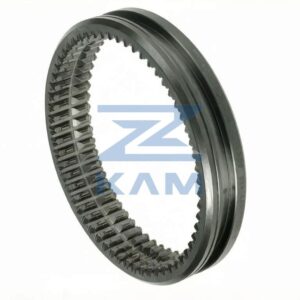

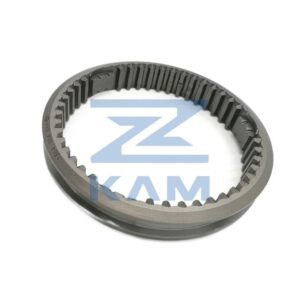

Муфта скользящая 1311304103 является исполнительным элементом узла синхронизации в механических коробках передач. Деталь передает крутящий момент от ступицы на шестерню передачи через блокирующие кольца. Изготавливается методом точной ковки из конструкционной легированной стали с последующей цементацией и закалкой рабочих поверхностей зубьев для обеспечения износостойкости при высоких контактных нагрузках.
Применяемость в трансмиссиях
Компонент предназначен для установки в коробки передач производства ZF Friedrichshafen AG следующих серий:
- ZF Ecosplit: 16S151, 16S181, 16S221, 16S251.
- ZF New Ecosplit: 16S1620 TD, 16S1620 TO, 16S1820 TO, 16S2220 TO, 16S2520 TO.
- ZF Ecomid: 9S1110 TO, 9S1310 TO.
Применяемость на транспортных средствах
Данная муфта используется в трансмиссиях грузовых автомобилей европейских и отечественных марок:
- MAN: серии F2000, TGA, TGS, TGX.
- DAF: серии CF 85, XF 95, XF 105.
- IVECO: EuroTech, EuroStar, Stralis, Trakker.
- Renault Trucks: Premium, Kerax, Magnum.
- КАМАЗ: модели 6520, 65221, 65222, 5490 (укомплектованные КПП ZF).
Кросс-номера и аналоги
| Производитель | Номер детали |
|---|---|
| ZF | 1311.304.103 |
| MAN | 81.32550.0019 |
| DAF | 1288234 |
| IVECO | 42536384 |
| RENAULT | 5001852216 |
| EURORICAMBI | 95530691 |
| CEI | 154.453 |
| TAS | T54453 |
Особенности конструкции
Муфта имеет внутреннее шлицевое соединение для сопряжения со ступицей и внешнюю проточку под вилку переключения передач. Геометрия зубьев рассчитана на работу с конусными синхронизаторами, обеспечивая безударное включение передач. При замене требуется проверка состояния вилки переключения и блокирующих колец синхронизатора на предмет износа рабочих поверхностей.
