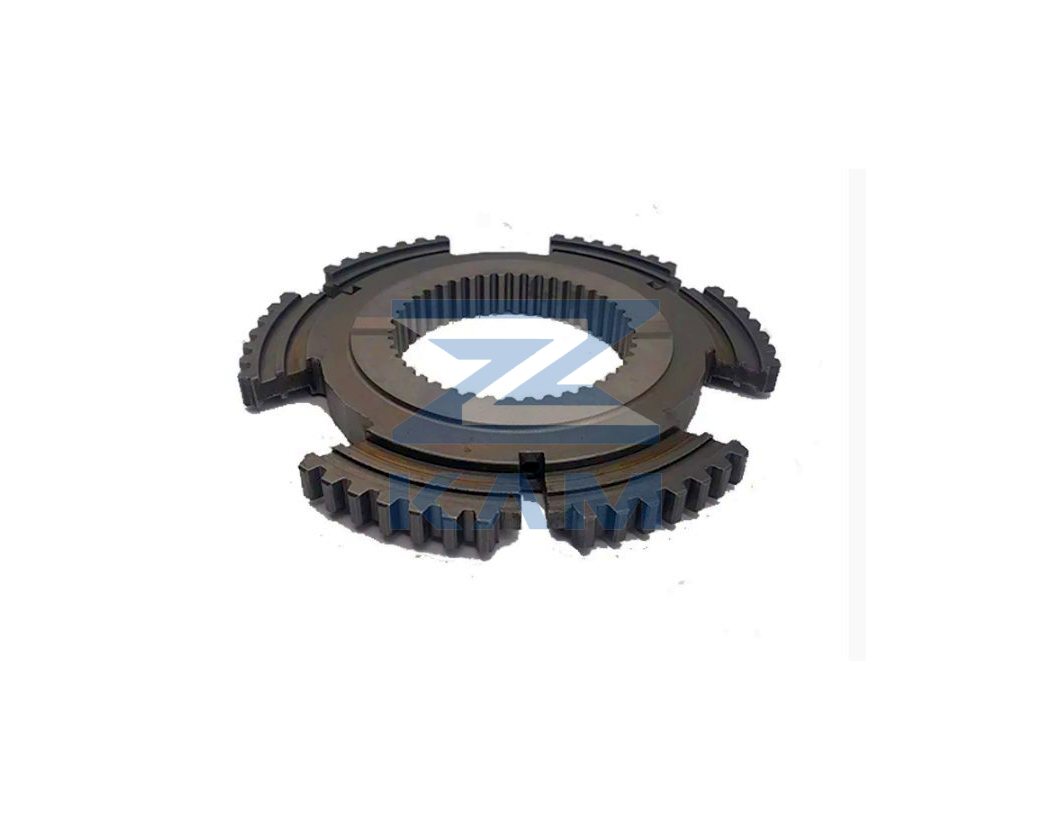

Ступица синхронизатора КПП ZF
1312.304.158
8 870 ₽
|
||||
| Размеры | ||||
|---|---|---|---|---|
|
||||
1
2
3
3
3
3
3
4
5
5
5
5
5
5
5
5
6
6
7
8
8
9
10
11
11
12
13
13
14
14
15
16
18
19
19
20
21
22
23
23
23
23
23
23
23
23
23
23
23
23
24
25
26
27
28
29
30
31
32
32
33
34
34
35
35
36
37
38
39
40
41
| Поз. | Артикул | Название детали | 6370-1121 | 6370-1151 | 63704-0111 | Цена | |
|---|---|---|---|---|---|---|---|
| 1 | 1312.204.040 | Кольцо разъёмное | 1 | 1 | 1 | - | |
| 2 | 0730.062.781 | Кольцо стопорное | 1 | 1 | 1 | - | |
| 3 | 0730.107.022 | Кольцо разъёмное 4,90 мм | 2 | 2 | 2 | - | |
| 3 | 0730.107.021 | Кольцо разъёмное 4,80 мм | 2 | 2 | 2 | - | |
| 3 | 0730.107.020 | Кольцо разъёмное 4,70 мм | 2 | 2 | 2 | - | |
| 3 | 0730.107.019 | Кольцо разъёмное 4,60 мм | 2 | 2 | 2 | - | |
| 3 | 0730.107.023 | Кольцо разъёмное 5,00 мм | 2 | 2 | 2 | - | |
| 4 | 0750.117.232 | Роликоподшипник конический | 1 | 1 | 1 |
3 030 ₽ - 3 660 ₽ |
|
| 5 | 1315.304.048 | Шайба осевая толщиной 8,00 мм | 1 | 1 | 1 |
1 470 ₽ |
|
| 5 | 1315.304.047 | Шайба осевая толщиной 7,90 мм | 1 | 1 | 1 |
2 400 ₽ |
|
| 5 | 1315.304.046 | Шайба осевая толщиной 7,80 мм | 1 | 1 | 1 |
2 870 ₽ |
|
| 5 | 1315.304.045 | Шайба осевая толщиной 7,70 мм | 1 | 1 | 1 | - | |
| 5 | 1315.304.044 | Шайба осевая толщиной 7,60 мм | 1 | 1 | 1 | - | |
| 5 | 1315.304.043 | Шайба осевая толщиной 7,50 мм | 1 | 1 | 1 | - | |
| 5 | 1315.304.085 | Шайба осевая толщиной 7,40 мм | 1 | 1 | 1 |
1 440 ₽ |
|
| 5 | 1315.304.086 | Шайба осевая толщиной 7,30 мм | 1 | 1 | 1 | - | |
| 6 | 0750.101.158 | Шайба упорная | 1 | 1 | 1 | - | |
| 7 | 0750.119.124 | Кольцо внутреннее | 1 | 1 | 1 | - | |
| 8 | 0750.115.531 | Сепаратор роликоподшипника | 2 | 2 | 2 | - | |
| 9 | 1316.304.103 | Шестерня с косыми зубьями | 1 | 1 | 1 | - | |
| 10 | 1316.304.190 | Зубчатая муфта | 1 | 1 | 1 | - | |
| 11 | 1316.304.189 | Кольцо синхронизатора | 2 | 2 | 2 |
4 600 ₽ - 5 210 ₽ |
|
| 12 | 1356.304.019 | Корпус синхронизатора | 1 | 1 | 1 | - | |
| 13 | 0732.040.409 | Пружина нажимная | 6 | 6 | 6 | по запросу | |
| 14 | 1297.304.436 | Толкатель | 6 | 6 | 6 |
230 ₽ |
|
| 15 | 1356.304.023 | Скользящая муфта | 1 | 1 | 1 | - | |
| 16 | 1356.204.006 | Синхронизатор | 1 | 1 | 1 |
30 930 ₽ |
|
| 18 | 1316.304.008 | Шестерня с косыми зубьями | 1 | 1 | 1 |
11 270 ₽ |
|
| 19 | 0750.115.303 | Сепаратор игольчатого подшипника | 2 | 2 | 2 | - | |
| 20 | 1316.304.132 | Основной вал | 1 | 1 | 1 | - | |
| 21 | 1312.304.150 | Трубка | 1 | 1 | 1 |
660 ₽ |
|
| 22 | 1316.332.109 | Диск нажимной | 1 | 1 | 1 | - | |
| 23 | 0630.501.336 | Кольцо стопорное | 1 | 1 | 1 | - | |
| 23 | 0630.501.315 | Кольцо стопорное | 1 | 1 | 1 | - | |
| 23 | 0630.501.335 | Кольцо стопорное | 1 | 1 | 1 | - | |
| 23 | 0630.501.314 | Кольцо стопорное | 1 | 1 | 1 | - | |
| 23 | 0630.501.334 | Кольцо стопорное | 1 | 1 | 1 | - | |
| 23 | 0630.501.313 | Кольцо стопорное | 1 | 1 | 1 | - | |
| 23 | 0630.501.333 | Кольцо стопорное | 1 | 1 | 1 | - | |
| 23 | 0630.501.312 | Кольцо стопорное | 1 | 1 | 1 | - | |
| 23 | 0630.501.337 | Кольцо стопорное | 1 | 1 | 1 | - | |
| 23 | 0630.501.338 | Кольцо стопорное | 1 | 1 | 1 | - | |
| 23 | 0630.501.339 | Кольцо стопорное | 1 | 1 | 1 | - | |
| 23 | 0630.501.316 | Кольцо стопорное | 1 | 1 | 1 | - | |
| 24 | 0750.117.678 | Роликоподшипник конический | 1 | 1 | 1 | - | |
| 25 | 1316.304.012 | Шестерня с косыми зубьями | 1 | 1 | 1 | - | |
| 26 | 0750.115.326 | Сепаратор игольчатого подшипника | 1 | 1 | 1 | по запросу | |
| 27 | 1316.304.133 | Втулка | 1 | 1 | 1 | - | |
| 28 | 1312.304.124 | Зубчатая муфта | 1 | 1 | 1 | - | |
| 29 | 1316.304.010 | Шестерня с косыми зубьями | 1 | 1 | 1 | - | |
| 30 | 0750.115.327 | Сепаратор игольчатого подшипника | 1 | 1 | 1 | - | |
| 31 | 1312.304.084 | Втулка | 1 | 1 | 1 | - | |
| 32 | 1312.304.106 | Диск сцепления | 2 | 2 | 2 | - | |
| 33 | 1268.304.424 | Кольцо внутреннее | 1 | 1 | 1 | - | |
| 34 | 1268.304.494 | Кольцо промежуточное | 2 | 2 | 2 | - | |
| 35 | 1268.304.525 | Кольцо наружное | 2 | 2 | 2 | - | |
| 36 | 1310.304.175 | Муфта скользящая | 1 | 1 | 1 | - | |
| 37 | 1315.204.006 | Синхронизатор | 1 | 1 | 1 | по запросу | |
| 38 | 1312.304.158 | Корпус синхронизатора | 1 | 1 | 1 |
8 870 ₽ |
|
| 39 | 1312.304.159 | Элемент сцепления | 3 | 3 | 3 | - | |
| 40 | 1268.304.424 | Кольцо внутреннее | 1 | 1 | 1 | - | |
| 41 | 1316.304.002 | Шестерня с косыми зубьями | 1 | 1 | 1 | 12 490 ₽ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
- УралАЗ - УРАЛ-6370-1151 > Коробка передач > Основной вал > Корпус синхронизатора
- ZF - КПП ZF 16S151 (вар.) > ZF 16S151 > MAIN SHAFT > Synchrobody
- ZF - КПП ZF 16S1820 > 16S1820 TO > Вал вторичный > Synchrobody
- ZF - КПП 16S1820TO > ZF 16S1820TO (1341.002.089) > Вал вторичный > Synchrobody
- ZF - КПП 16S2221TD > КПП ZF 16S2221TD > ВАЛ ВТОРИЧНЫЙ > Synchrobody
- ZF - КПП 16S2220TD > КПП ZF 16S2220TD > ВАЛ ВТОРИЧНЫЙ > Synchrobody
- ZF - КПП 16S1825TO > КПП ZF 16S1825TO > ВАЛ ВТОРИЧНЫЙ > Synchrobody
- КамАЗ - 5360 > Коробка передач > Основной вал > Корпус синхронизатора
- КамАЗ - 6520 > Коробка передач > Основной вал > Корпус синхронизатора
- КамАЗ - 5460 > Коробка передач > Основной вал > Корпус синхронизатора
- КамАЗ - 6520 (Euro-2, 3) > Коробка передач ZF 16S151 > Основной вал > Корпус синхронизатора
- ZF - КПП ZF 16S1820 > ZF 16S1820 > Основной вал > Корпус синхронизатора
- ZF - КПП ZF 16S151 > ZF 16S151 > Основной вал > Корпус синхронизатора
Технические характеристики
Ступица синхронизатора ZF с артикулом 1312.304.158 предназначена для установки в механические коробки передач тяжелых грузовых автомобилей. Узел обеспечивает жесткую фиксацию на валу и служит направляющей для осевого перемещения скользящей муфты синхронизатора.
- Материал: Конструкционная легированная сталь с последующей термической обработкой (цементация, закалка).
- Тип соединения: Внутренние шлицы для посадки на вал и внешние шлицы для взаимодействия с муфтой.
- Функциональное назначение: Передача крутящего момента в узле синхронизатора 3-4 передач (в зависимости от конкретной спецификации КПП).
Применяемость
Деталь используется в коробках передач семейства ZF Ecosplit и New Ecosplit. Данные агрегаты устанавливаются на магистральные тягачи, самосвалы и спецтехнику следующих производителей:
- MAN (серии TGA, TGS, TGX)
- DAF (серии CF85, XF95, XF105)
- IVECO (Stralis, Trakker, EuroStar)
- Renault Trucks (Premium, Kerax, Magnum)
- КАМАЗ (модели 6520, 6460 и другие с КПП 16S151, 16S1820)
Совместимые модели КПП: 16S151, 16S181, 16S221, 16S251, 8S151, 16S1620 TD, 16S1820 TO, 16S2220 TO, 16S2520 TO.
Кросс-номера и аналоги
| Производитель | Артикул / Номер |
|---|---|
| ZF | 1312.304.158 / 1312304158 |
| MAN | 81.32215.0016 / 81322150016 |
| DAF | 1295273 |
| IVECO | 42484155 |
| Renault Trucks | 5001834747 |
| CEI | 154.433 |
| Euroricambi | 95530414 |
| TAS | T44332 |
| SAMPYON | 20.10.0158 |
Особенности и модификации
Ступица 1312.304.158 является прецизионным компонентом. При подборе необходимо учитывать, что в разных поколениях КПП Ecosplit могут применяться ступицы с различным количеством шлицов или профилем зуба. Износ данной детали чаще всего проявляется в виде выработки на боковых поверхностях внешних шлицов, что ведет к самопроизвольному выключению передач («выбиванию») под нагрузкой. При капитальном ремонте КПП рекомендуется проверять состояние сопрягаемых сухарей (фиксаторов) и пружин, устанавливаемых в пазы ступицы.
