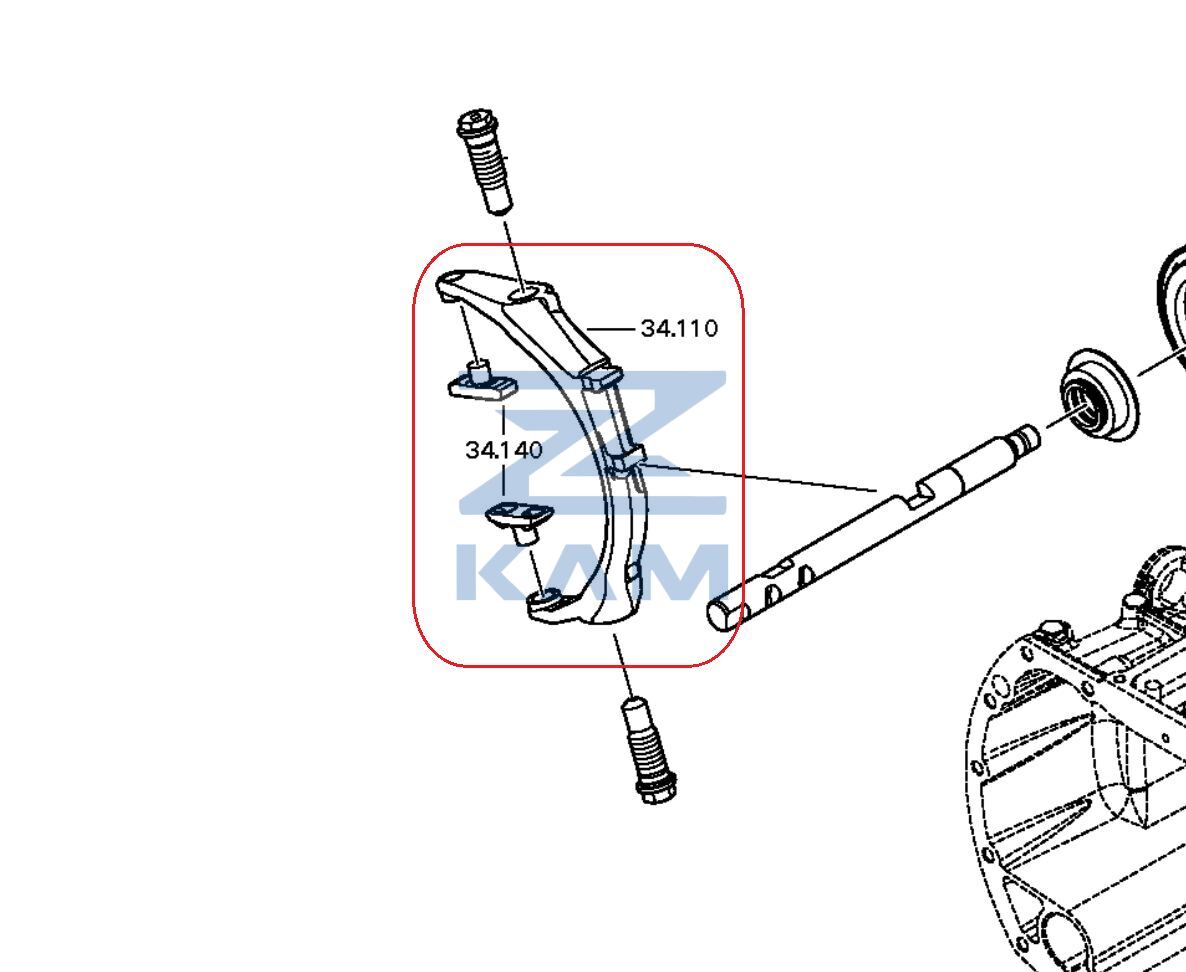

Вилка делителя (кулиса включения) передач КПП ZF 16S 9AS 8S
1304.334.063
Коромысло переключения передач
| Демонтаж с новой КПП, без пробега. в наличии | 9 300 ₽ |
|
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 0737.006.095 | 0737.006.095 | Стопорная гайка | 1; | - | |
| 10 | 1324.334.004 | Шток вилки переключения | 1; |
21 450 ₽ |
|
| 20 | 0750.112.047 | Манжета | 1; |
560 ₽ |
|
| 30 | 1315.334.041 | Поршень | 1; | по запросу | |
| 32 | 0734.307.287 | Упл.кольцо | 2; | - | |
| 60 | 0750.112.096 | Направляющее кольцо | 1; | - | |
| 70 | ГайкаM16x1.5ZFN99 | Стопорная гайка | 1; | - | |
| 80 | 1304.334.079 | Цилиндр | 1; |
4 070 ₽ |
|
| 90 | 0634.313.338 | Уплотнительное кольцо | 1; |
360 ₽ |
|
| 100 | БолтM10x70 | Болт 6-гранный | 3; | - | |
| 100 | 0736.010.180 | Болт 6-гранный | 3; | - | |
| 110 | 1304.334.063 | Качающ.рычаг | 1; | 9 300 ₽ | |
| 120 | БолтM24x1,5SK6 | Шарнирный болт | 2; | - | |
| 120 | 0730.300.005 | Пружинная шайба | 2; | - | |
| 120 | 1315.334.011 | Шарнирный болт | 2; | - | |
| 140 | 1272.334.003 | Ползун | 2; |
900 ₽ |
|
| 150 | Упор145N50N.M | Упор | 1; | - | |
| 150 | 0730.008.604 | Уплотнительное кольцо | 1; |
230 ₽ |
|
| 150 | 1313.207.005 | Упор | 1; | - | |
| 200 | 0635.460.024 | Шарик | 1; | - | |
| 208 | ВыключательОЕЕЕ | Выключатель | 1; | - | |
| 208 | 0501.215.297 | Выключатель | 1; | - | |
| 208 | 0634.801.062 | SEALING RING | 1; |
80 ₽ |
- ZF - КПП ZF 9S1310 TO > ZF 9S109 / 9S1310 ТО > Механизм переключения демультипликатора > Качающ.рычаг
- ЯМЗ - ЯМЗ-536-100 > Трансмиссия > Соединительные детали > Вилка переключения передач
- ZF - КПП ZF 9S1310 TO > 9S-1310TO > GP SHIFT SYSTEM 1324.134.004 > Качающ.рычаг
- ZF - КПП ZF 9S1315 TO > ZF 9S1315TO > Система переключения GP > Качающ.рычаг
- ZF - КПП ZF 9S1310 TO > 9S1310 TO > Система переключения GP > Качающ.рычаг
- ZF - КПП ZF 9S1310 TO > 9S1310 TO > Система переключения GP > Качающ.рычаг
Технические характеристики и описание
Вилка делителя с артикулом 1304.334.063 является компонентом механизма переключения передач в грузовых трансмиссиях ZF. Данная деталь предназначена для перемещения муфты включения делителя (Splitter), обеспечивая переключение между пониженным и повышенным рядами передач внутри основной коробки.
Изделие выполнено из высокопрочной легированной стали методом ковки с последующей прецизионной механической обработкой посадочных мест. Конструкция включает в себя центральное отверстие под шток переключения и две лапы, взаимодействующие с пазом скользящей муфты делителя.
Применяемость
Вилка 1304.334.063 применяется в широком модельном ряду коробок передач ZF серий Ecosplit, Ecomid и AS-Tronic:
- ZF 16S151, 16S181, 16S221, 16S251, 16S2220, 16S2520
- ZF 8S151, 8S181
- ZF 9AS900, 9AS1100
Данные КПП устанавливаются на магистральные тягачи и спецтехнику следующих производителей:
- MAN (TGA, TGS, TGX, F2000)
- DAF (CF85, XF95, XF105)
- IVECO (Stralis, Trakker, EuroTech)
- RENAULT Trucks (Premium, Kerax, Magnum)
- КАМАЗ (6520, 65221, 65222 и другие модели с КПП ZF)
Номера кроссов и аналоги
| Производитель | Артикул |
|---|---|
| ZF | 1304.334.063 / 1304334063 |
| MAN | 81.32640.0125 / 81326400125 |
| DAF | 1290491 |
| IVECO | 42533218 |
| RENAULT | 5001835478 |
| Euroricambi | 95530462 |
| CEI | 139.435 |
| TAS | T45463 |
Особенности и модификации
Деталь рассчитана на работу в условиях высоких механических нагрузок и постоянного трения. В процессе эксплуатации основной износ приходится на рабочие поверхности лап. При замене вилки требуется обязательная проверка состояния сухарей (вкладышей) и ответной части муфты делителя. Геометрия вилки 1304.334.063 унифицирована для большинства 16-ступенчатых коробок передач ZF Ecosplit третьего поколения.
