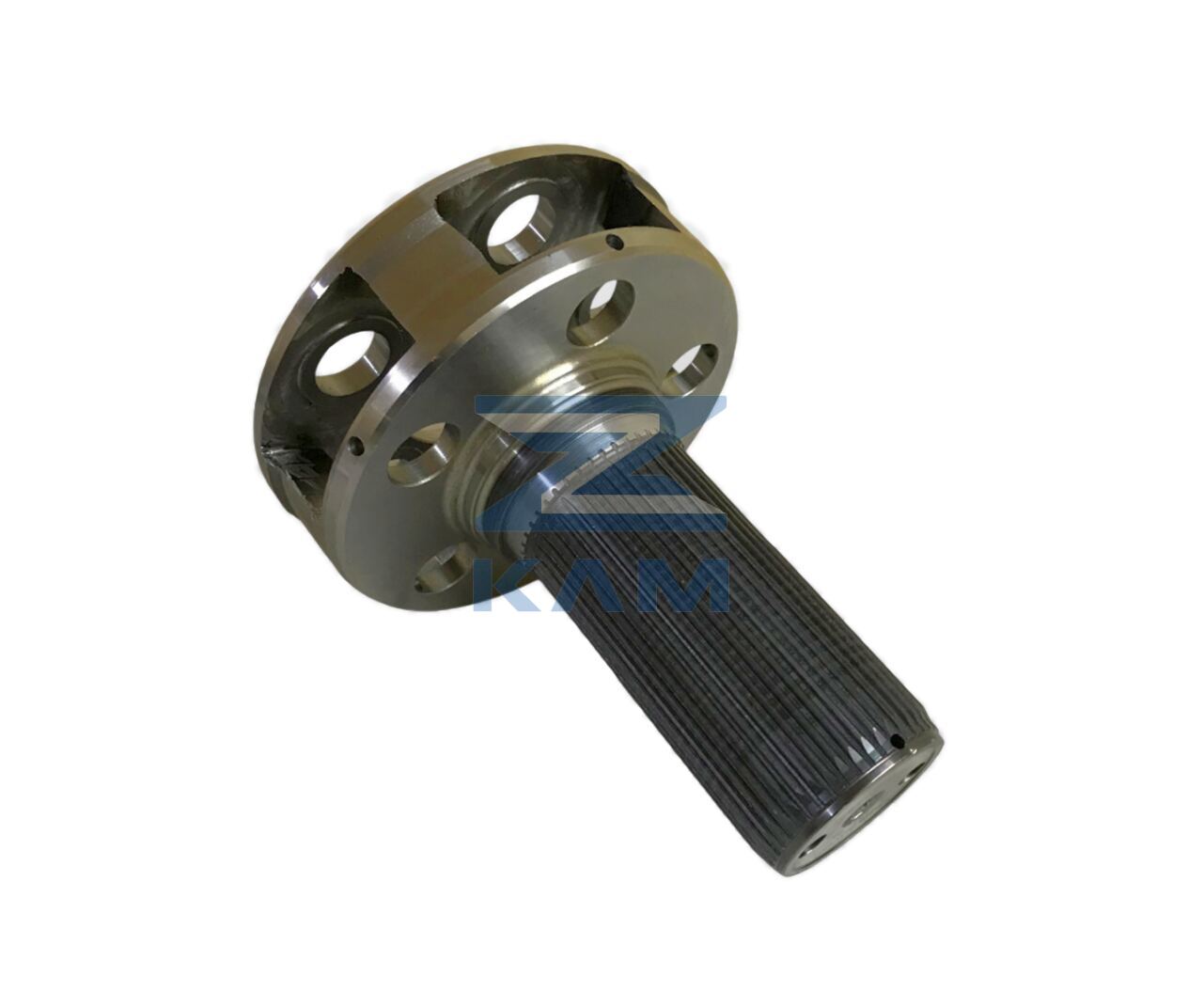

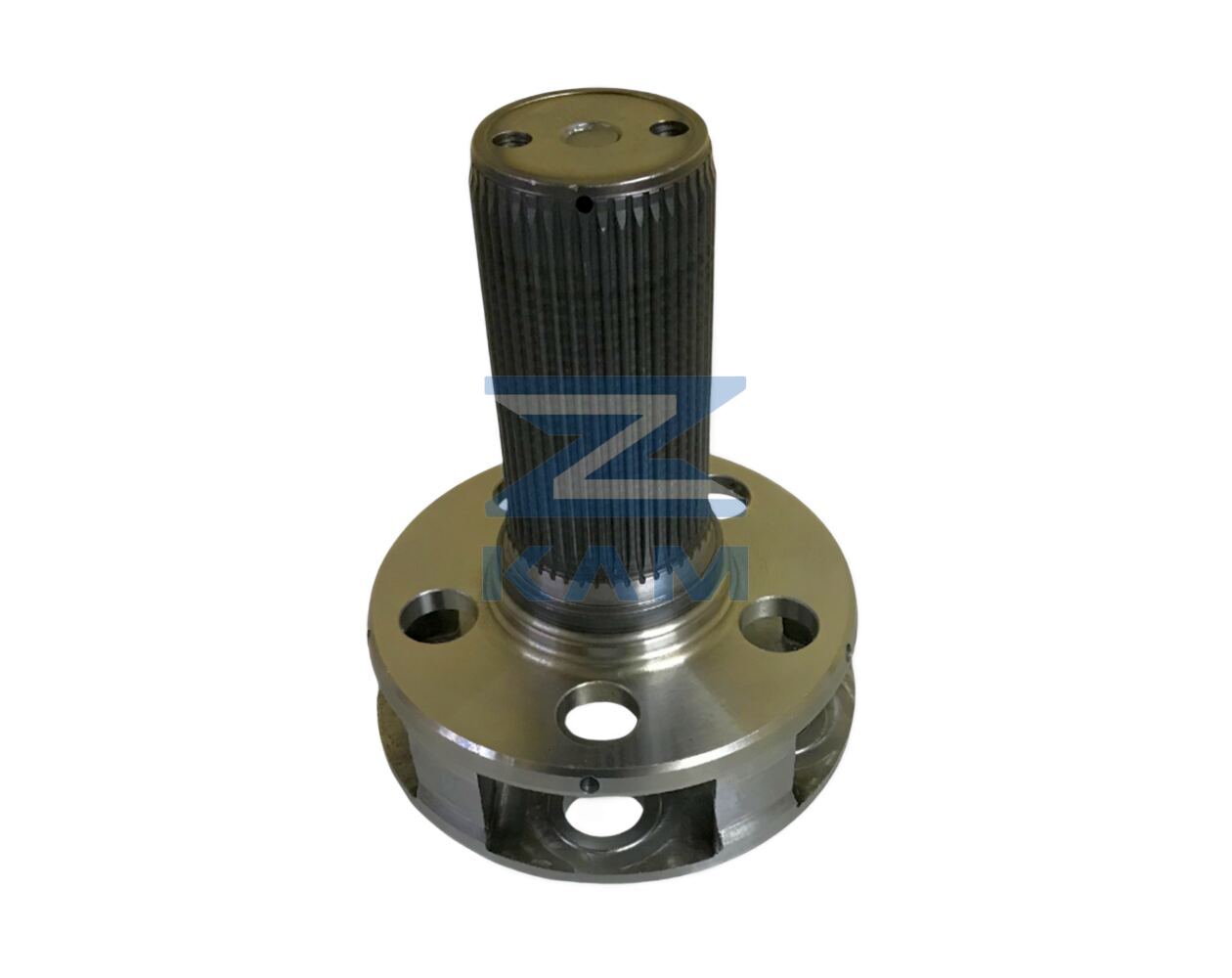

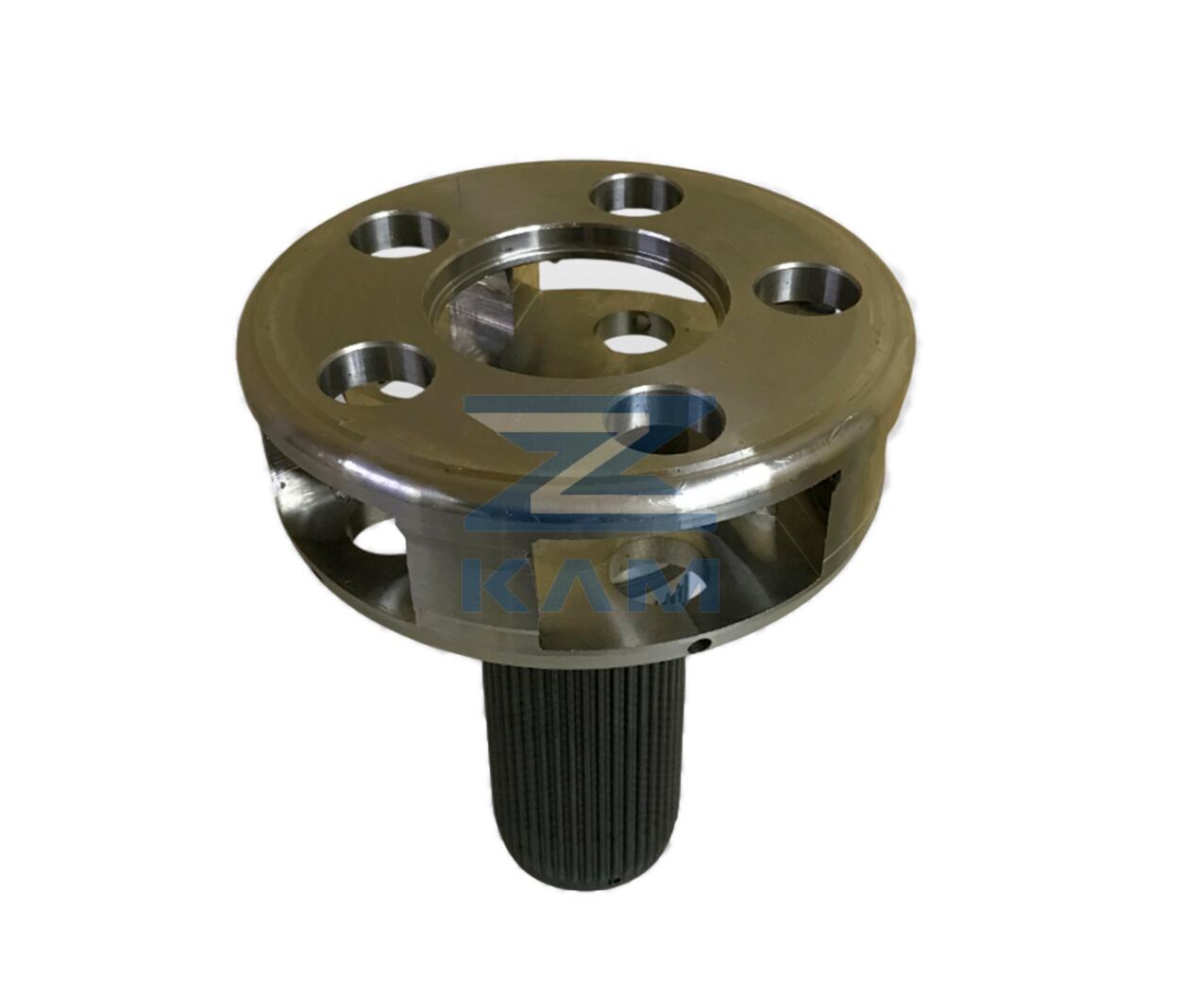

Водило планетарной передачи КПП ZF 16S 222х, 252х
1316.232.039
44 440 ₽
Аналоги
|
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 10 | 1316.232.039 | Водило передачи планетарной | 1; |
44 440 ₽ |
|
| 40 | 1316.232.011 | Комплект шестерен передачи планетарной | 1; | - | |
| 50 | 0730.109.309 | Шайба промежуточная | 5; | - | |
| 60 | 0730.109.323 | Шайба промежуточная | 10; |
150 ₽ |
|
| 70 | 0750.119.160 | Ролик | 140; |
3 100 ₽ |
|
| 90 | 1316.332.140 | Ось сателлитов | 5; | - | |
| 110 | 0631.329.147 | Штифт разрезной | 5; | - | |
| 120 | 0631.329.261 | Штифт разрезной | 5; | - | |
| 140 | 1316.332.130 | Ring gear carrier | 1; |
14 850 ₽ |
|
| 180 | 0735.298.169 | Axial needle bearing | 1; | - | |
| 210 | 1315.332.041 | Ring gear | 1; | - | |
| 220 | 0730.513.583 | Locking wire | 1; | - |
Техническое назначение и конструкция
Данный узел является силовым элементом планетарного ряда демультипликатора (заднего делителя) трансмиссии. Он выполняет роль каркаса для установки сателлитов и обеспечивает передачу крутящего момента от вторичного вала на выходной фланец коробки передач. Конструкция представляет собой массивную деталь, изготовленную из легированной стали методом точного литья с последующей механической обработкой посадочных мест под оси сателлитов.
Применяемость в трансмиссиях
Компонент интегрируется в 16-ступенчатые коробки передач серии Ecosplit 3. Основной перечень модификаций КПП:
- 16S 2220 TD и 16S 2220 TO
- 16S 2221 TD и 16S 2221 TO
- 16S 2222 TD и 16S 2223 TD
- 16S 2520 TO, 16S 2521 TO, 16S 2522 TO, 16S 2523 TO
Эти агрегаты устанавливаются на магистральные тягачи и тяжелую строительную технику ведущих европейских и российских производителей: MAN (серии TGA, TGS, TGX), DAF (CF85, XF95, XF105), IVECO (Stralis, Trakker), Renault Trucks (Premium, Kerax), а также КАМАЗ (модели 6520, 6522, 65225).
Технические характеристики
Узел рассчитан на работу в составе трансмиссий с входным крутящим моментом до 2200–2500 Нм. В корпусе предусмотрено пять посадочных отверстий для осей планетарных шестерен. Поверхности, контактирующие с упорными шайбами сателлитов, проходят индукционную закалку для повышения износостойкости.
Номера кросс-референсов и аналоги
| Производитель | Номер детали (Cross-number) |
|---|---|
| MAN | 81.32215.0019, 81.32215.0021 |
| DAF | 1307511 |
| IVECO | 42536342 |
| Renault Trucks | 5001852504 |
| Euroricambi | 60530843 |
| CEI | 139.435 |
| TAS | T44354 |
Особенности монтажа и дефектовки
При капитальном ремонте демультипликатора замена данного элемента требуется при обнаружении выработки в посадочных отверстиях под оси сателлитов, появлении трещин в литье или критического износа торцевых поверхностей. Установка требует проверки соосности с солнечной и коронной шестернями. Рекомендуется использовать новые стопорные элементы и игольчатые подшипники при сборке узла.
