Доступ к блоку предохранителей.
Блок предохранителей и реле установлен в панели приборов со стороны пассажира.

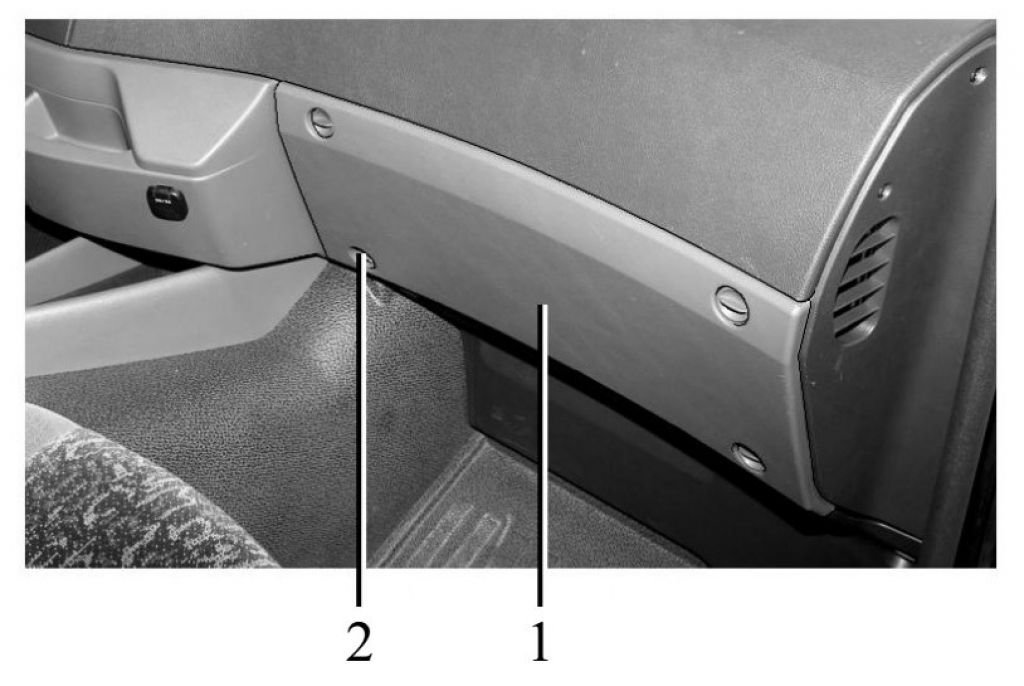

1 — крышка блока предохранителей; 2 — крепление крышки.
Для доступа к блоку предохранителей отвернуть крепления и снять крышку блока предохранителей.

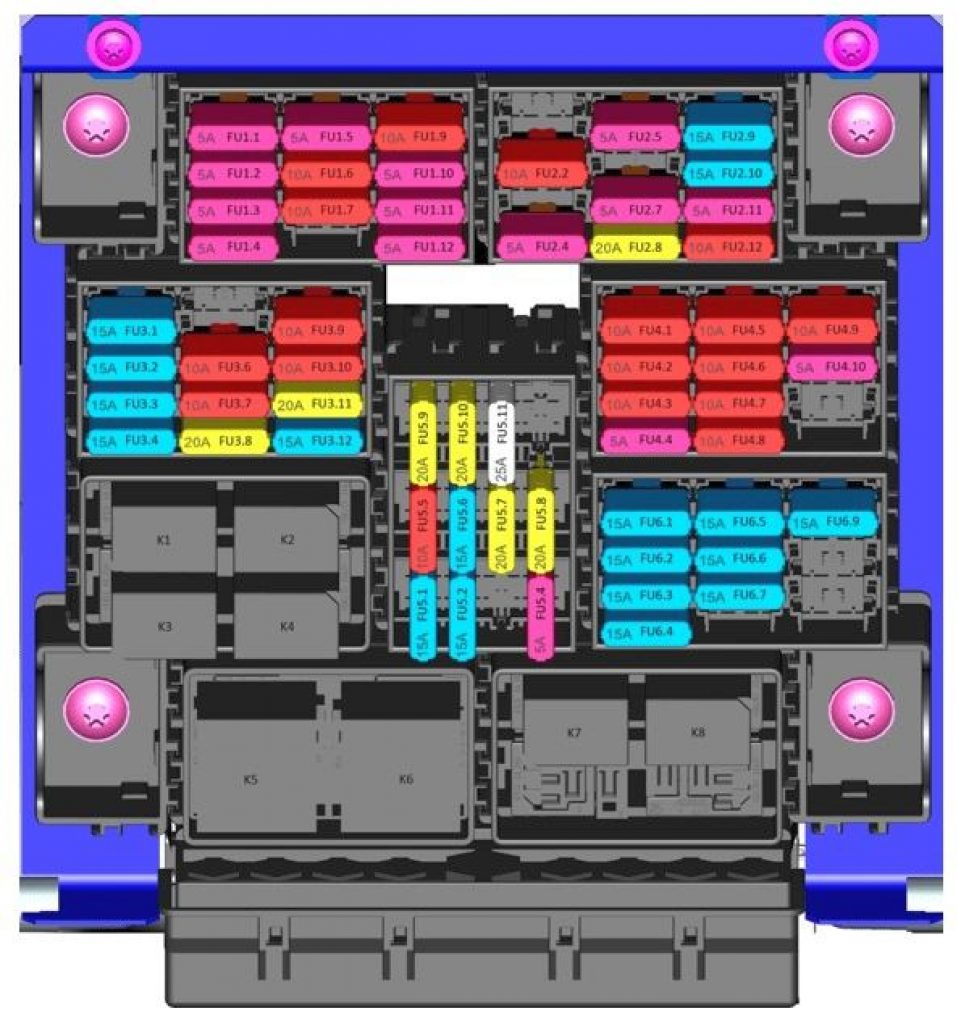

Блок предохранителей и реле
| Обозначение | Номинал | Потребитель | Состояние выключателя основного питания / замка зажигания |
|---|---|---|---|
| FU1.1 | 5A | Блок управления ЭФУ | Вкл / ON |
| FU1.2 | 5A | Блок управления пневмоподвеской | Вкл / ON |
| FU1.3 | 5A | Блок управления электрооборудованием (CBCU) | Вкл / ON |
| FU1.4 | 5A | Блок управления EBS | Вкл / ON |
| FU1.5 | 5A | Блок управления двигателем ADM3 | Вкл / ON |
| FU1.6 | 10A | Блок управления системы нейтрализации | Вкл / ON |
| FU1.7 | 10A | Блок управления двигателем MR2 | Вкл / ON |
| FU1.8 | |||
| FU1.9 | 10A | Блок управления ретардером | Вкл / ON |
| FU1.10 | 5A | Разъем OBD диагностики | Вкл / ON |
| FU1.11 | 5A | Тахограф / комбинация приборов | Вкл / ON |
| FU1.12 | 5A | Разъем для спецнадстроек | Вкл / ON |
| FU2.1 | |||
| FU2.2 | 10A | Панель управления со стороны водителя | Вкл / ON |
| FU2.3 | |||
| FU2.4 | 5A | Обмотка возбуждения генератора | Вкл / ON |
| FU2.5 | 5A | Блок управления центральным замком | Вкл / ON |
| FU2.6 | |||
| FU2.7 | 5A | Привод управления люка | Вкл / ACC |
| FU2.8 | 20A | Кондиционер | Вкл / ACC |
| FU2.9 | 15A | Панель управления со стороны водителя | Вкл / ACC |
| FU2.10 | 15А | Панель управления дверь со стороны пассажира | Вкл / ACC |
| FU2.11 | 5A | Аудиосистема | Вкл / ACC |
| FU2.12 | 10A | Прикуриватель | Вкл / ACC |
| FU3.1 | 15А | Блок управления EBS | Вкл / 0 |
| FU3.2 | 15А | EBS прицепа | Вкл / 0 |
| FU3.3 | 15А | Блок управления пневмоподвеской | Вкл / 0 |
| FU3.4 | 15А | Осушитель | Вкл / 0 |
| FU3.5 | |||
| FU3.6 | 10А | Блок управления ретардером | Вкл / 0 |
| FU3.7 | 10А | Комбинация приборов | Вкл / 0 |
| FU3.8 | 20A | Блок управления ЭФУ | Вкл / 0 |
| FU3.9 | 10А | Разъем OBD диагностики | Вкл / 0 |
| FU3.10 | 10А | Блок управления электрооборудованием | Вкл / 0 |
| FU3.11 | 20A | Блок управления электрооборудованием CBCU гр.4 | Вкл / 0 |
| FU3.12 | 15А | Блок управления EBS | Вкл / 0 |
| FU4.1 | 20A | Электронасос подъема / опускания кабины | Вкл / 0 |
| FU4.2 | 10А | Освещение салона | Вкл / 0 |
| FU4.3 | 10А | Разъем для спецнадстроек | Вкл / 0 |
| FU4.4 | 5А | Питание клавиш и датчиков | Вкл / 0 |
| FU4.5 | 10А | Аудиосистема | Вкл / 0 |
| FU4.6 | 10А | Обогрев стекла | Вкл / 0 |
| FU4.7 | 10А | Фара сцепки | Вкл / 0 |
| FU4.8 | 10А | Розетка 24В | Вкл / 0 |
| FU4.9 | 10А | Звуковой сигнал | Вкл / 0 |
| FU4.10 | 5А | Реле дистанционного включения АКБ | Вкл / 0 |
| FU4.11 | |||
| FU4.12 | |||
| FU5.1 | 15А | Подогрев топлива в топливозаборнике | Не зависит / 0 |
| FU5.2 | 15А | Подогрев топлива в ФГОТ | Не зависит / 0 |
| FU5.3 | |||
| FU5.4 | 5А | Тахограф | Не зависит / 0 |
| FU5.5 | 10А | Блок управления двигателем ADM3 | Не зависит / 0 |
| FU5.6 | 15А | Блок управления системы нейтрализации | Не зависит / 0 |
| FU5.7 | 20А | Блок управления электрооборудованием CBCU гр.1 | Не зависит / 0 |
| FU5.8 | 20А | Блок управления электрооборудованием CBCU гр.2 | Не зависит / 0 |
| FU5.9 | 20А | Блок управления электрооборудованием CBCU гр.5 | Не зависит / 0 |
| FU5.10 | 20А | Блок управления электрооборудованием CBCU гр.6 | Не зависит / 0 |
| FU5.11 | 25А | ПЖД | Не зависит / 0 |
| FU5.12 | |||
| FU6.1 | 15А | Блок управления электрооборудованием MUX4-P | Не зависит / 0 |
| FU6.2 | 15А | Блок управления электрооборудованием MUX4-P | Не зависит / 0 |
| FU6.3 | 15А | Блок управления электрооборудованием MUX4-P | Не зависит / 0 |
| FU6.4 | 15А | Блок управления электрооборудованием MUX4-P | Не зависит / 0 |
| FU6.5 | 15А | Блок управления электрооборудованием MUX4-P | Не зависит / 0 |
| FU6.6 | 15А | Блок управления электрооборудованием MUX4-P | Не зависит / 0 |
| FU6.7 | 15A | Подогрев сиденья | Не зависит / ON |
| FU6.8 | |||
| FU6.9 | 15А | Блок управления центральным замком | Вкл / 0 |
| FU6.10 | Вкл / 0 | ||
| FU6.11 | Вкл / 0 | ||
| FU6.12 | Вкл / 0 |
Блок реле
| К1 | Реле режимов стеклоочистителя |
| К2 | Реле торможения стеклоочистителя |
| К3 | Реле фары сцепки |
| К4 | Реле звукового сигнала |
| К5 | Реле подогрева топлива |
| К6 | Реле блокировки опрокидывания кабины |
| К7 | Реле блокировки отключения АКБ |
| К8 | Реле кондиционера |
