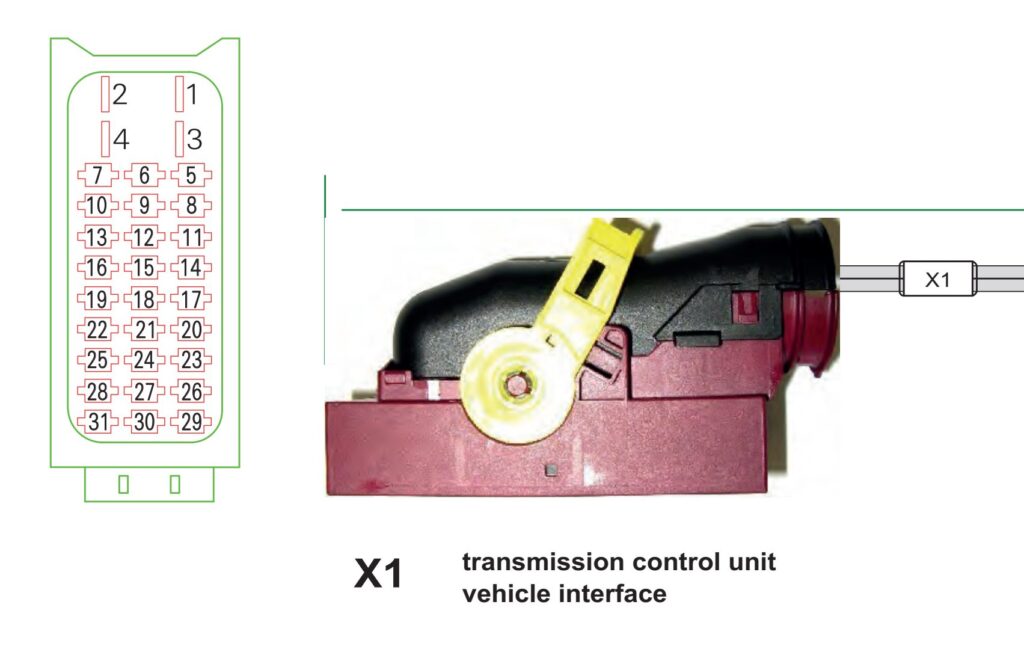

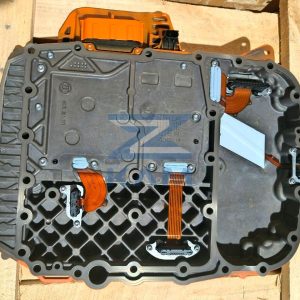

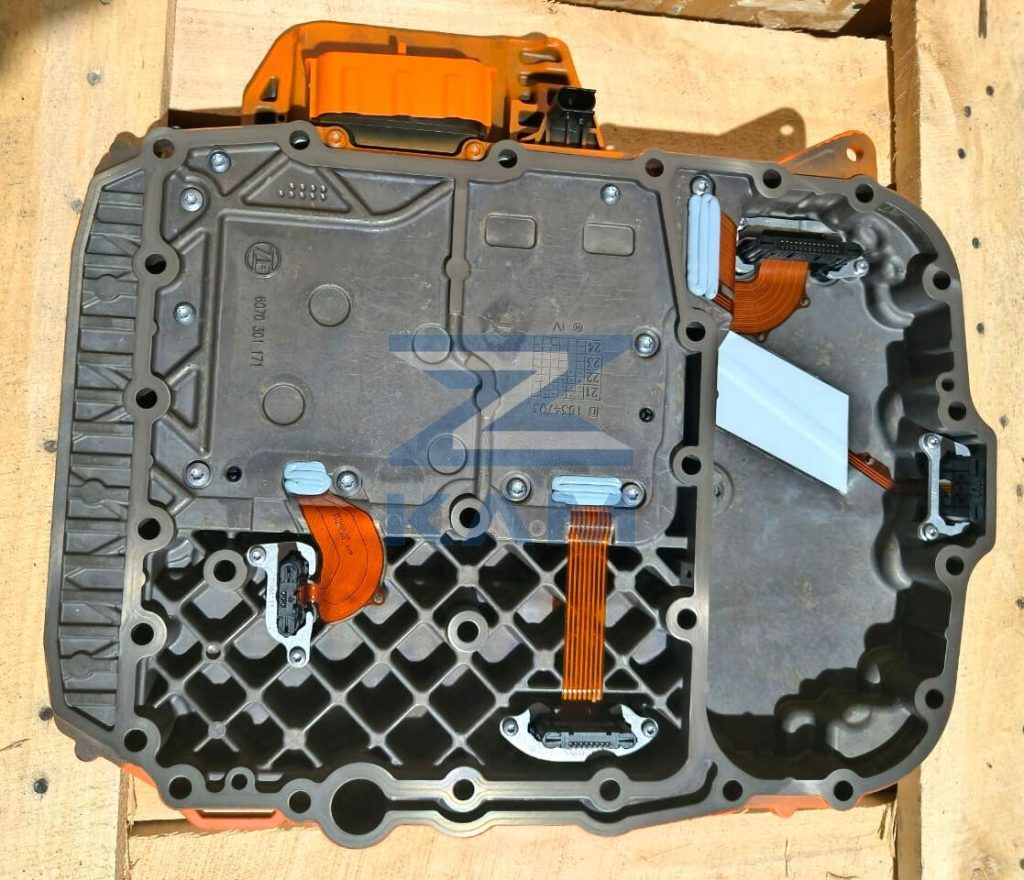

| Pin | Designation | Explanation |
|---|---|---|
| 1 | VM2_31 | Питание масса 2 – Supply to ground/earth 2 (< 5A) |
| 2 | VP2_30 | Питание клемма 30 2 – Supply terminal 30 2 (≤ 5 A) |
| 3 | VM1_31 | Питание масса 1 – Supply to ground/earth 1 (< 30 A, maximum current for t < 0.5 s) |
| 4 | VP1_3O | Питание клемма 30 1 – Supply terminal 30 1 (≤ 30 A, maximum current for t < 0.5 s) |
| 5 | SD1_ADM | Питание внешних исполнительных элементов 1 – Interface digital 1 / output ground/earth switching (I < 1.5 A) |
| 6 | SD2_ADM | Питание внешних исполнительных элементов 2 – Interface digital 2 / output ground/earth switching (I < 1.5 A) |
| 7 | SD3_ADM | Питание внешних исполнительных элементов 3 – Interface digital 3 / output ground/earth switching (I ≤ 1.5 A) |
| 8 | ADP1 | Питание датчика, система информации водителя. модуль расширения Z – Output positive switching (I < 1.5 A, e. g. supply of sensor, display, extension module) |
| 9 | VP_15 | Сигнал клемма 15 – Signal positive, terminal 15 (ignition) |
| 10 | VM2 | Масса внешних датчиков – Supply to ground/earth, external sensors |
| 11 | ADP2 | Питание внешних исполнительных элементов – Output positive switching (I < 5A) |
| 12 | SD1_EDM | Вход внешнего датчика 1 – Interface digital 1 / input ground/earth switching |
| 13 | SD2_EDM | Вход внешнего датчика 2 – Interface digital 2 / input ground/earth switching |
| 14 | EDM 1 | Вход внешнего органа управления 1 – Input ground/earth 1 switching |
| 15 | EDM 2 | Вход внешнего органа управления 2 – Input ground/earth 2 switching |
| 16 | VM1 | Общая масса – Supply to ground/earth, universal |
| 17 | CAN2H | CAN 2 High |
| 18 | SD_EF | Частотный вход, например, сигнал тахометра В7 – Interface digital, frequency input (e. g. speedometer signal B7) |
| 19 | CAN2_L | CAN 2 Low |
| 20 | CAN3_H * | CAN 3 High (for continuation as central consumer) – для передачи в качестве промежуточного участника |
| 21 | CAN3_T | Нагрузочное сопротивление – Terminating resistor |
| 22 | CAN3_L* | CAN 3 Low (for continuation as central consumer) – для передачи в качестве промежуточного участника |
| 23 | CAN3_H | CAN 3 High |
| 24 | VM_HF | CAN HF shield – экран высокочастотного сигнала |
| 25 | CAN3_L | CAN 3 Low |
| 26 | CAN1H’ | CAN 1 High (for continuation as central consumer) (для передачи в качестве промежуточного участника) |
| 27 | CAN1_T | CAN 1 terminating resistor – нагрузочное сопротивление |
| 28 | CAN1_L* | CAN 1 Low (for continuation as central consumer) (для передачи в качестве промежуточного участника) |
| 29 | CAN1_H | CAN 1 High |
| 30 | RES | Резерв – Reserve |
| 31 | CAN1_L | CAN 1 Low |
