Коробки передач ZF для грузовых автомобилей обзор

Коробки передач ZF для грузовых автомобилей обзор серий полезен в тех случаях, когда нужно понять различия между линейками по нагрузке, числу ступеней, типу управления и сфере применения. У ZF нет одной универсальной коробки для всех шасси: одни серии рассчитаны на развозные машины и среднетоннажные грузовики, другие — на магистральные тягачи, самосвалы, строительную и специальную технику. Для подбора важны не только мощность двигателя и допустимый крутящий момент, но и компоновка автомобиля, тип маршрута, наличие отбора мощности, требования к экономичности и ремонтопригодности.

Коробки передач ZF для грузовых автомобилей обзор серий

Серийная структура ZF построена по практическому принципу: каждая группа коробок ориентирована на определённый диапазон массы автомобиля и условий работы. В грузовом сегменте чаще всего встречаются механические и автоматизированные коробки передач семейств Ecolite, Ecosplit, EcoMid, AS Tronic, TraXon, а также специальные исполнения для тяжёлой внедорожной и строительной техники. Различия между ними касаются не только числа ступеней, но и конструкции делителя, демультипликатора, синхронизации, допустимого момента на входе и возможностей интеграции с электронными системами управления.

На практике это влияет на всё: от плавности трогания и расхода топлива до ресурса сцепления и стоимости ремонта. Для лёгких и средних грузовиков обычно выбирают более компактные решения с меньшей массой и простым обслуживанием. Для тягачей и тяжёлых шасси применяются коробки передач с расширенным диапазоном передаточных чисел, рассчитанные на высокий момент и длительную работу под нагрузкой. Поэтому обзор серий ZF имеет смысл рассматривать не по названию модели, а по реальной задаче автомобиля.

Классификация серий ZF для грузовой техники

Условно серии ZF для грузовой техники можно разделить на три большие группы: для лёгких и среднетоннажных автомобилей, для тяжёлых дорожных грузовиков и тягачей, а также для строительных и специальных шасси. Такое деление помогает быстрее понять, какая коробка передач подходит по ресурсу и функциональности, а какая будет избыточной или, наоборот, недостаточной по запасу прочности.

Внутри каждой группы встречаются разные исполнения: полностью механические, механические с пневмоуправлением диапазона, автоматизированные с электронным блоком и актуаторами, а также версии с возможностью установки коробки отбора мощности. Для коммерческой эксплуатации это критично, поскольку одна и та же база шасси может работать как магистральный тягач, самосвал, эвакуатор или коммунальная машина.

При классификации важно смотреть не только на серию, но и на конкретный индекс. Именно он определяет передаточные числа, версию картера, тип фланца, наличие ретардера, совместимость с двигателем и особенности монтажа на конкретное шасси.

Серии для лёгких и среднетоннажных автомобилей

В сегменте лёгких и среднетоннажных грузовиков ZF чаще всего представлены серии Ecolite и EcoMid. Эти коробки передач рассчитаны на более умеренный входной момент по сравнению с тяжёлыми магистральными решениями, но дают достаточный запас для развозной логистики, региональных перевозок, коммунальных и сервисных надстроек. Их основное преимущество — компактность, меньшая масса и более простая интеграция в шасси с ограниченным монтажным пространством.

Ecolite обычно встречается на автомобилях, где важны простота, невысокая стоимость обслуживания и понятная механика без сложной автоматизации. EcoMid занимает промежуточное положение: она подходит для более нагруженных машин, где уже требуется расширенный диапазон ступеней и лучшая адаптация к переменному рельефу и массе груза. Для такого транспорта особенно важны состояние синхронизаторов, корректный подбор масла и соответствие сцепления конкретной модификации коробки ZF.

Серии для магистральных тягачей и тяжёлых самосвалов

Для магистральной работы и тяжёлых условий чаще применяются коробки передач ZF семейств Ecosplit, Ecomid в усиленных исполнениях и более поздние автоматизированные версии TraXon. Для тягачей основной акцент делается на большое число ступеней, наличие делителя и диапазонного редуктора, а также на “длинные” верхние передачи для экономии топлива на крейсерской скорости. Типовой диапазон для таких коробок — 12 или 16 ступеней, что позволяет точнее удерживать обороты двигателя под нагрузкой и на подъёмах.

У тяжёлых самосвалов и строительных шасси требования другие: важнее прочность корпуса, выносливость синхронизаторов или зубчатых пар, устойчивость к частым троганиям с полной массой и работа на малых скоростях. Поэтому при одинаковом количестве передач конкретная серия ZF может иметь отличающиеся передаточные числа, усиленные валы, иные фланцы отбора мощности и настройки под внедорожную эксплуатацию. При подборе критично учитывать не только модель КПП, но и допустимый входной момент, тип сцепления, передаточное число главной пары и фактический режим работы автомобиля.

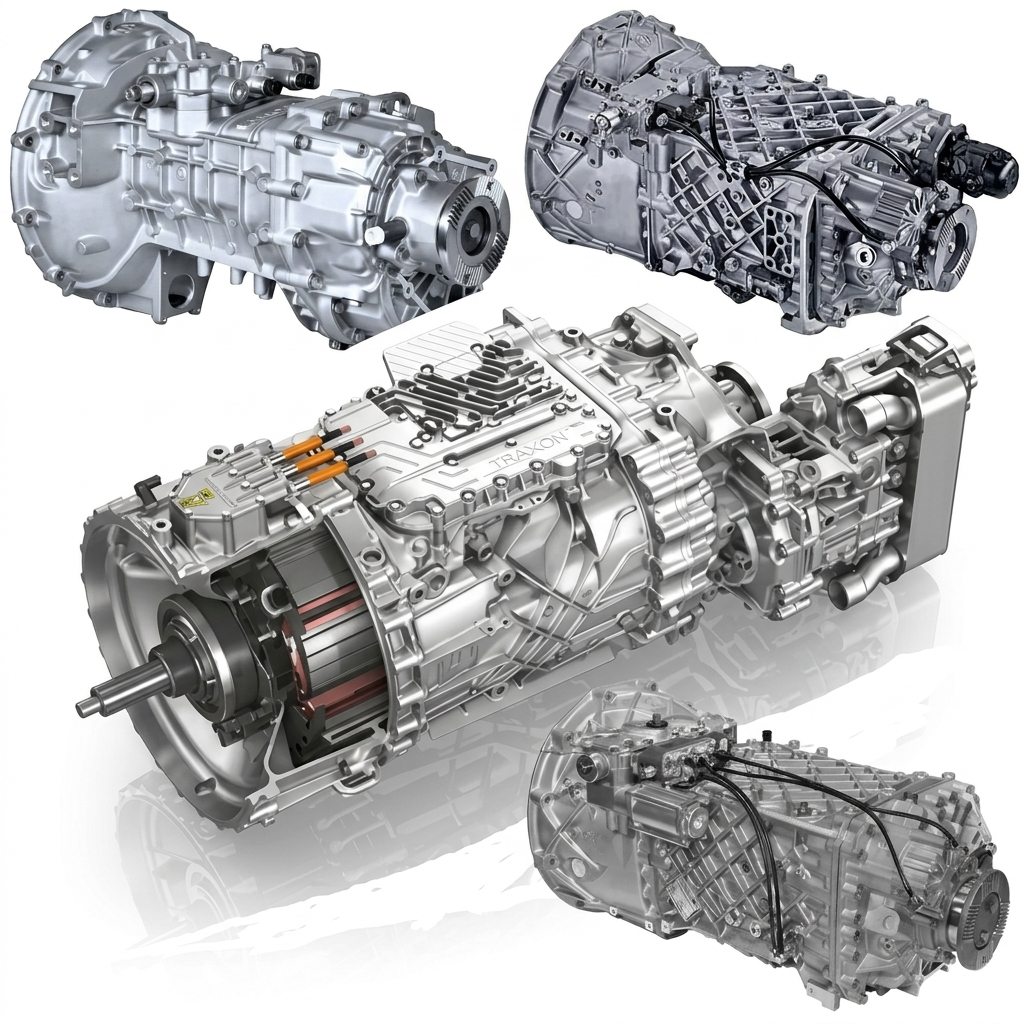

Конструкция и ключевые особенности коробок ZF

Коробки ZF для грузовой техники строятся по модульному принципу. Базовая механическая часть обычно включает основной редуктор, делитель, демультипликатор или диапазонную секцию, механизм переключения и узлы отбора мощности. За счёт такой схемы одна платформа применяется на разных грузовиках с изменением числа ступеней, диапазона передаточных чисел и исполнения картера.

Для тяжёлых серий характерны разнесённые по секциям узлы, что упрощает адаптацию под тягачи, самосвалы, шасси под спецнадстройки. В коробках передач ZF большое внимание уделено точности включения ступеней, согласованию с характеристикой дизеля и снижению потерь на трение. На практике это выражается в более предсказуемом переключении, возможности удерживать двигатель в рабочем диапазоне и в меньшей утомляемости водителя на длинных рейсах.

Отдельная особенность ZF — широкий набор исполнений по корпусу, валам, фланцам, датчикам скорости и интерфейсам управления. Из-за этого внешне похожие коробки передач могут заметно отличаться по совместимости. Для заказа запчастей и ремонта обычно недостаточно только названия серии: нужен точный идентификационный номер, потому что различия могут касаться синхронизаторов, подшипников, шестерён, крышек и блока переключения.

С точки зрения эксплуатации наиболее важны три параметра: допустимый крутящий момент, схема переключения и наличие электронной автоматизации. Именно они определяют, подходит ли коробка под магистральный тягач, строительный самосвал или универсальное региональное шасси.

Механические и автоматизированные исполнения

Механические коробки передач остаются востребованными на самосвалах, в смешанных дорожных условиях и там, где приоритетом являются простота и ремонтопригодность. Они лучше переносят грубую эксплуатацию, не требуют сложной электронной интеграции и легче восстанавливаются по узлам. Автоматизированные версии ZF, включая AS Tronic и TraXon, ориентированы на снижение нагрузки на водителя, стабилизацию расхода топлива и более ровный ресурс сцепления при корректной калибровке.

При выборе между этими вариантами учитывают не только комфорт. Для автопарка имеет значение доступность диагностики, стоимость актуаторов, условия работы на бездорожье, квалификация водителей и частота манёвров с полной массой. Для магистральных перевозок автоматизированная коробка ZF обычно практичнее, а для тяжёлого строительного применения механика нередко остаётся более предсказуемым решением.

Количество ступеней и передаточные числа

Количество ступеней напрямую влияет на то, как коробка передач ведет себя под нагрузкой, на подъеме, в городе и на магистрали. В линейках для грузовой техники ZF встречаются 5-, 6-, 8-, 9-, 12- и 16-ступенчатые решения. Для развозных и среднетоннажных автомобилей чаще применяются коробки с меньшим числом ступеней: они проще по компоновке, легче и удобнее в плотном городском цикле. Для тяжелых тягачей и самосвалов обычно выбирают 12 или 16 передач, поскольку там важнее точно удерживать двигатель в рабочем диапазоне оборотов.

Передаточные числа нужно оценивать не отдельно, а вместе с главной парой, размером шин, мощностью и крутящим моментом двигателя. Короткая первая передача полезна при трогании с полной массой, работе на уклоне и движении по грунту. Повышающая верхняя передача снижает обороты на крейсерской скорости и помогает экономить топливо в дальнем рейсе. Если шаг между ступенями слишком велик, двигатель чаще выпадает из оптимальной зоны тяги; если ступени расположены плотнее, переключение получается ровнее, но сама коробка передач сложнее и дороже в обслуживании. Для техники с переменной нагрузкой это особенно заметно.

Обзор серий по типу применения и задачам перевозчика

Оценивать серии ZF удобнее не по названию, а по реальному режиму работы автомобиля. Одна и та же коробка передач может хорошо показывать себя на магистрали и оказаться не самой удобной в коммунальном цикле, где важны частые трогания, маневры и невысокие скорости. Поэтому при подборе имеет смысл смотреть на четыре группы параметров: допустимый крутящий момент, набор ступеней, наличие автоматизации и характер передаточных чисел.

Для городских машин приоритетом обычно становятся компактность, умеренная масса агрегата, простота обслуживания и предсказуемая работа при постоянных переключениях. В региональных перевозках на первое место выходит универсальность: автомобиль должен уверенно трогаться с загрузкой, держать темп на трассе и не требовать сложной адаптации водителя. В магистральном сегменте ценятся многоступенчатые коробки с длинной верхней передачей и точным подбором диапазонов. В строительной и специальной технике важнее выносливость, усиленная механика, удобство работы на малых скоростях и устойчивость к ударным нагрузкам.

• городская развозка и коммунальные шасси — меньше ступеней, проще цикл переключений;
• региональные перевозки — компромисс между тягой на старте и экономичностью на трассе;
• магистральные тягачи — 12 или 16 передач, плотный ряд и пониженные обороты на крейсерской скорости;
• строительные самосвалы и спецтехника — акцент на тяговые режимы, выносливость и работу под переменной нагрузкой.

Практический вывод такой: выбирать серию ZF следует не по классу автомобиля как таковому, а по фактическому профилю маршрута, средней массе груза и доле движения в тяжелых режимах. Это снижает риск, когда коробка передач формально подходит по каталогу, но не соответствует реальной эксплуатации.

Для городских и региональных перевозок

В этом сегменте обычно востребованы серии ZF с 5—9 ступенями либо автоматизированные исполнения, рассчитанные на частые переключения и умеренный крутящий момент. Для развозных грузовиков, мусоровозов, изотермических фургонов и шасси под надстройки важны плавное трогание, удобство маневрирования и минимальные потери времени в плотном трафике. Слишком “длинная” коробка передач здесь не всегда оправдана: водитель чаще работает на низких и средних скоростях, а число переключений и так велико.

На региональных маршрутах требования меняются. Автомобиль должен одинаково уверенно идти по городу, объездным дорогам и коротким участкам трассы. Поэтому лучше подходят ZF с более широким диапазоном передаточных чисел: достаточно короткая первая передача облегчает старт с загрузкой, а верхние ступени позволяют не держать повышенные обороты на скорости 70—90 км/ч. Если машина работает с постоянными остановками, автоматизированная коробка снижает нагрузку на водителя и помогает сохранить стабильность режима эксплуатации.

При подборе для этого класса техники особенно важно учитывать полную массу, тип кузова и частоту стартов под нагрузкой. Для фургона на межгороде и для городского шасси с гидробортом требования к одной и той же коробке будут разными, даже если оба автомобиля относятся к схожей грузоподъемности.

Для дальнобойных магистральных рейсов

Для магистральных перевозок обычно выбирают коробки ZF с 12 или 16 ступенями, рассчитанные на стабильную работу под высокой полной массой и при больших суточных пробегах. В этом сегменте важны не только допустимый крутящий момент, но и плотность передаточных чисел. Чем точнее подобран ряд передач, тем легче удерживать двигатель в экономичном диапазоне оборотов на трассе, особенно на затяжных подъемах и при движении с полной загрузкой.

На тягачах чаще применяются серии ZF Ecosplit и TraXon. Первая хорошо известна по механическим и автоматизированным исполнением на машинах предыдущих поколений, вторая распространена на более свежих магистральных шасси. Для дальнего плеча предпочтительны коробки передач с высшей прямой или повышающей передачей, поскольку они позволяют снизить обороты двигателя на крейсерской скорости. Это напрямую влияет на расход топлива, шум в кабине и тепловую нагрузку на силовой агрегат.

При подборе для рейсового тягача смотрят на три параметра: фактический момент двигателя, тип главной пары и рабочую массу автопоезда. Ошибка в сочетании этих узлов приводит либо к вялой тяге на подъеме, либо к лишним переключениям и перерасходу топлива.

Для строительной и специальной техники

Для самосвалов, шасси под спецнадстройки, лесовозов и техники, работающей вне асфальта, требования к коробке ZF иные. На первом месте стоит запас по прочности, устойчивость к ударным нагрузкам и удобство трогания на рыхлом покрытии, уклоне или с перегрузом. Поэтому здесь чаще востребованы 16-ступенчатые коробки передач с делителем и демультипликатором, а также версии с коробкой отбора мощности.

Для строительного применения важна не максимальная экономия топлива на крейсерской скорости, а контроль тяги на малых скоростях. Низшие передачи должны обеспечивать уверенное движение по площадке, маневрирование под загрузкой и точную дозировку усилия. В таких условиях ценятся серии ZF, допускающие установку PTO, усиленные картеры, адаптацию под тяжелое сцепление и работу в связке с ведущими мостами низкоскоростного типа.

При выборе нужно учитывать режим эксплуатации. Самосвал для коротких плеч и постоянной работы на карьере требует иной конфигурации, чем дорожное шасси с краном-манипулятором или коммунальная машина. Для спецтехники критична не только модель коробки, но и компоновка: место под КОМ, тип фланца, совместимость с раздаткой, а также возможность обслуживания в полевых условиях.

Совместимость с популярными моделями грузовиков

Коробки ZF ставятся как на европейские тягачи, так и на часть российских грузовых автомобилей. Совместимость определяется не только маркой машины, но и конкретной модификацией двигателя, типом сцепления, длиной первичного вала, исполнением картера сцепления, типом управления и наличием коробки отбора мощности. По этой причине обозначение одной серии еще не гарантирует взаимозаменяемость без сверки каталожного номера.

На практике чаще всего ориентируются на заводскую спецификацию шасси и табличку самой коробки передач. Особенно это важно при замене агрегата в сборе или подборе внутренних деталей: синхронизаторов, валов, шестерен, подшипников и пневмоэлементов управления. Даже близкие по индексу версии ZF могут отличаться передаточными числами, фланцем выходного вала или схемой включения заднего хода.

Для корректного подбора обычно сверяют VIN, заводской код трансмиссии и полную маркировку ZF на шильде. Это снижает риск купить коробку, которая подходит по серии, но не совпадает по присоединительным размерам или рабочей конфигурации.

Применение на КамАЗ и совместимых шасси

Коробки ZF широко применяются на автомобилях КамАЗ разных поколений, прежде всего на магистральных тягачах, самосвалах и шасси под спецнадстройки. На практике чаще встречаются механические и автоматизированные исполнения семейства Ecosplit, а также решения для среднетоннажного сегмента на отдельных моделях. Конкретная совместимость зависит не только от индекса коробки, но и от типа двигателя, исполнения картера сцепления, передаточного ряда главной пары, схемы управления и длины карданной линии.

При подборе для КамАЗ недостаточно ориентироваться только на количество ступеней передач. Важно проверить крутящий момент двигателя, тип сцепления, наличие ретардера, вариант отбора мощности и крепление опор. На совместимых шасси, собранных на камазовской базе или с аналогичной компоновкой трансмиссии, часто возможна установка близких по серии коробок ZF, но без сверки передаточных чисел и присоединительных размеров замена может ухудшить тягу на старте или повысить обороты на крейсерской скорости.

Для строительных версий КамАЗ обычно выбирают коробки с более “короткими” нижними ступенями передач и запасом по моменту. Для тягачей под межрегиональные рейсы важнее экономичная высшая передача и устойчивость к длительной работе под полной нагрузкой. При заказе запчастей по ZF для таких машин критично сверять табличку КПП, OEM-номер и модификацию шасси: внутри одной внешне схожей серии могут отличаться синхронизаторы, валы, пневмоуправление и комплект подшипников.

Использование на иностранных тягачах и грузовиках

На европейских грузовиках коробки ZF устанавливались серийно или применялись в различных исполнениях на машинах DAF, Iveco, MAN, Mercedes-Benz, Renault Trucks и ряде других марок. Наиболее распространены серии для магистральных тягачей и тяжелых грузовиков, где ценятся широкий диапазон передач, ремонтопригодность и наличие деталей на рынке. При этом одна и та же базовая коробка может иметь разные фланцы, электронные блоки, алгоритмы переключения и варианты сцепления в зависимости от производителя автомобиля.

При работе с иностранными тягачами основной риск связан с ошибочной идентификацией агрегата по модели грузовика без учета точного индекса КПП. Для подбора нужны данные с шильды ZF, VIN автомобиля и информация по комплектации. Это особенно важно при заказе актуаторов, датчиков, делителя, демультипликатора и внутренних деталей механизма переключения. На практике коробки ZF на импортных грузовиках хорошо унифицированы по логике конструкции, но не всегда взаимозаменяемы в сборе без доработки по креплениям, электронике и карданному соединению.

Преимущества и ограничения серий ZF

Сильная сторона серий ZF — широкий охват задач: от развозных грузовиков до тяжелых тягачей и самосвалов. Это упрощает подбор коробки передач под конкретный режим эксплуатации, а для автопарка снижает сложность снабжения запчастями. Распространенность ZF на рынке дает еще одно практическое преимущество: по большинству популярных серий доступны как оригинальные детали, так и качественные аналоги, а многие сервисы знакомы с типовыми неисправностями и регламентом обслуживания.

С точки зрения эксплуатации коробки ZF ценятся за понятную конструкцию, широкий выбор передаточных рядов и наличие исполнений под разные нагрузки. Для магистральных перевозок это позволяет подобрать экономичную верхнюю ступень, для стройки — усиленные варианты с подходящей первой передачей и возможностью работы с отбором мощности. Автоматизированные версии снижают утомляемость водителя и помогают держать более ровкий режим работы трансмиссии.

Ограничения тоже есть. Чувствительность к качеству масла, точности регулировок и состоянию пневмо- или электронного управления выше, чем это часто предполагают при грубой эксплуатации. Ошибки при подборе серии ZF по моменту двигателя или передаточным числам приводят к ускоренному износу сцепления, синхронизаторов и подшипников. Кроме того, у некоторых модификаций стоимость ремонта заметно возрастает из-за цены оригинальных компонентов, особенно если повреждены корпусные детали, делитель или узлы автоматизации передач.

Плюсы для автопарка и водителя

Для перевозчика коробки ZF интересны не только широкой применяемостью, но и предсказуемостью в эксплуатации. При корректном подборе по крутящему моменту, типу маршрута и массе автопоезда они обеспечивают понятный режим работы, упрощают обслуживание парка и снижают риск внеплановых простоев из-за дефицита деталей или отсутствия сервисной документации.

• широкий выбор серий под разные классы грузовиков — от развозных шасси до тяжёлых тягачей и самосвалов;
• распространённость запчастей, ремкомплектов, подшипников, синхронизаторов и уплотнений;
• ремонтопригодность: многие механические коробки передач допускают восстановление без полной замены агрегата;
• понятная логика подбора передаточных чисел под трассу, карьер, стройку или смешанный цикл;
• в автоматизированных исполнениях — снижение нагрузки на водителя и более стабильное переключение на длинных маршрутах;
• для автопарка — унификация по смазочным материалам, диагностике и части номенклатуры запасных частей.

Для водителя практическая разница обычно сводится к более точному выбору тяговой ступени, меньшему числу лишних переключений и более спокойной работе на подъёмах, при трогании с грузом и на затяжных магистральных участках.

Ограничения и типичные компромиссы

Универсальных коробок не существует, и у ZF это особенно заметно при работе вне расчётного режима. Серия, удачная для магистрального тягача, не всегда подходит для самосвала с частыми стартами на уклоне, а коробка с короткими рядами может быть избыточной на ровной трассе. Часть проблем связана не с самой конструкцией, а с ошибочным подбором сцепления, главной пары, режима смазки и фактической нагрузки.

Типичный компромисс выглядит так: чем точнее коробка передач подобрана под конкретный маршрут и массу, тем лучше экономичность и ресурс; но тем уже диапазон условий, в которых она будет одинаково удобна.

Нужно учитывать и стоимость владения. Автоматизированные версии удобнее в рейсе, но чувствительнее к состоянию исполнительных механизмов, датчиков и программной калибровке. Механические исполнения проще и часто дешевле в ремонте, однако больше зависят от квалификации водителя. Ещё одно ограничение — не вся взаимозаменяемость очевидна: одинаковое обозначение семейства не гарантирует совпадение по колоколу, валам, фланцам, передаточным числам и допустимому моменту.

Эксплуатация, обслуживание и ресурс

Ресурс коробок ZF сильно зависит от режима работы, качества масла и точности обслуживания. На магистральных тягачах с ровной нагрузкой и редкими пиковыми моментами коробка обычно служит заметно дольше, чем на строительной технике, где присутствуют частые переключения под нагрузкой, движение на малых скоростях, удары по трансмиссии и перегрев.

Базовое правило эксплуатации — не оценивать состояние агрегата только по факту включения передач. Коробка может сохранять работоспособность даже при начальном износе подшипников, синхронизаторов или шестерён, поэтому контроль нужен по нескольким признакам: шум на определённых ступенях, нагрев корпуса, утечки, металлическая пыль в масле, тугое включение или задержки в автоматизированных режимах.

Критично соблюдать допуск по трансмиссионному маслу и интервалы его замены, указанные для конкретной серии и условий работы. Для тяжёлой эксплуатации интервалы часто сокращают по фактическому состоянию смазки, а не только по пробегу. После ремонта или замены отдельных деталей важно контролировать уровень масла, герметичность сальников, состояние сапуна и отсутствие перекоса по карданной линии, поскольку несоосность ускоряет износ подшипников и выходных узлов.

На общий ресурс влияют и смежные компоненты: сцепление, ПГУ, кардан, опоры силового агрегата, редуктор моста. Если сцепление выключается не полностью или имеется вибрация по трансмиссии, даже исправная коробка передач начинает работать с перегрузкой. Для автопарка практичнее всего вести обслуживание по карте осмотров: контроль масла, проверка течей, диагностика посторонних шумов и фиксация симптомов по пробегу. Такой подход позволяет планировать ремонт до серьёзного разрушения корпуса или зубчатых пар.

Регулярное обслуживание и контроль масла

Для коробок ZF межсервисный ресурс во многом зависит не от паспортного пробега, а от режима работы: перегруз, частые трогания, работа с прицепом, движение по карьерным дорогам и длительная эксплуатация на низких передачах ускоряют старение масла и износ синхронизаторов, подшипников и шестерён. Поэтому ориентироваться нужно одновременно на регламент производителя коробки, рекомендации автопроизводителя и фактические условия эксплуатации.

Контроль масла важен не только по уровню, но и по состоянию. Даже при нормальном объёме смазки коробка может работать с перегревом, если масло потеряло вязкость, загрязнено продуктами износа или в него попала влага. Для механических и автоматизированных исполнений ZF особенно критично применять допуски, указанные для конкретной модели: универсальная замена “по вязкости” без проверки спецификации часто приводит к ухудшению переключения и ускоренному износу.

• Проверять уровень масла на ровной площадке, по методике для конкретной коробки и при нужной температуре.
• Оценивать цвет, запах и наличие металлической пыли на сливной пробке или магнитах.
• Сокращать интервал замены при тяжёлых условиях, строительных маршрутах и постоянной городской нагрузке.
• Менять уплотнения, прокладки и сальники при первых признаках запотевания, не дожидаясь выраженной течи.
• После ремонта, замены сцепления или демонтажа КПП повторно контролировать уровень после первых рейсов.
• Для коробок передач с автоматизированным управлением дополнительно проверять состояние исполнительных механизмов и чистоту разъёмов.

Практически полезно вести журнал по каждой машине: дата замены, марка масла, пробег, выявленные примеси, температура эксплуатации и замечания водителя. По таким записям легче заранее увидеть повторяющийся перегрев или начало износа конкретного узла.

Признаки, что коробке требуется диагностика

Диагностику не стоит откладывать до момента, когда коробка передач перестанет включать ступени. У ZF ранние симптомы обычно появляются заранее и позволяют ограничиться локальным ремонтом вместо полной переборки. Особенно это важно для машин на регулярных рейсах, где потеря времени из-за внезапного отказа обходится дороже самих деталей.

• Затруднённое включение одной или нескольких передач, особенно на прогретой коробке.
• Самопроизвольное выключение передачи под нагрузкой или на сбросе газа.
• Посторонний гул, вой, хруст или вибрация, меняющиеся в зависимости от выбранной ступени.
• Подтёки масла в зоне первичного вала, хвостовика, крышек или механизма выбора передач.
• Наличие крупной металлической стружки при сливе масла.
• Задержки переключения и ошибки по актуаторам у автоматизированных версий.
• Перегрев корпуса коробки после обычного рейса без экстремальной нагрузки.

Если симптом проявляется только на одной передаче, чаще подозревают локальный износ синхронизатора, зубчатого венца или муфты включения. Если шум присутствует на нескольких ступенях, проверяют подшипники, валы и качество смазки. Такой подход сокращает время поиска неисправности и помогает точнее подобрать комплект запчастей.

Ремонт, восстановление и выбор запчастей

По коробкам ZF решение между ремонтом и заменой узла обычно принимают после дефектовки, а не по одному внешнему признаку. Одинаковые симптомы могут означать разный объём работ: шум на ходу иногда ограничивается подшипниками, а иногда указывает на износ валов, шестерён и посадочных мест корпуса. Поэтому перед закупкой деталей важно получить список дефектов с измерениями зазоров, оценкой состояния зубьев, синхронизаторов и резьбовых соединений.

Восстановление оправдано, когда корпус и основные базовые элементы не имеют критических повреждений, а износ сосредоточен в типовых позициях: подшипники, сальники, блоки синхронизаторов, вилки, муфты, шестерни отдельных ступеней. При разрушении корпуса, сильной выработке посадок, повреждении нескольких валов и большом объёме вторичных дефектов экономику нужно считать отдельно: стоимость деталей и работ может приблизиться к цене контрактной или восстановленной коробки.

При подборе запчастей для ZF важны точная идентификация модели и каталожного номера. Ориентироваться только на марку грузовика недостаточно: на одной и той же модели шасси могли применяться разные исполнения коробки передач с отличиями по передаточным числам, валам, синхронизаторам, крышкам и комплектам уплотнений. На практике используют табличку агрегата, VIN автомобиля и заводской номер КПП.

Оптимальный подход для коммерческой техники — ставить оригинальные детали или качественные аналоги проверенного производителя на нагруженные позиции, а расходные элементы подбирать комплектом под конкретную ревизию коробки. Случайная покупка “похожих” деталей по размерам часто приводит к повторному вскрытию, особенно по синхронизаторам, подшипникам и элементам механизма переключения.

Какие детали меняют чаще всего

В коробках ZF наибольший износ обычно приходится не на корпусные элементы, а на детали, работающие под постоянной нагрузкой и зависящие от качества масла, режима переключений и состояния сцепления. При ремонте важно не ограничиваться заменой одной повреждённой позиции: вторичные дефекты часто затрагивают соседние узлы, особенно после работы с перегревом, стружкой в масле или ударными переключениями.

• Подшипники валов — одна из самых частых причин шума, люфта и последующего износа посадочных мест.
• Синхронизаторы и блокирующие кольца — меняют при затруднённом включении передач, хрусте и неполном выравнивании скоростей.
• Шестерни отдельных ступеней и муфты включения — страдают при перегрузке, резких переключениях и езде с уже изношенными синхронизаторами.
• Сальники первичного и вторичного валов, прокладки и уплотнения — типовая замена при течах масла и любом капитальном вскрытии.
• Вилки переключения, сухари, фиксаторы и штоки — изнашиваются при больших пробегах и неправильной регулировке привода.
• Детали делителя и демультипликатора — пневмоцилиндры, уплотнения, втулки, элементы механизма переключения диапазонов.
• Для автоматизированных версий — датчики, исполнительные механизмы, актуатор сцепления и элементы блока управления приводом переключения.

Если в масле обнаружена металлическая пыль или фрагменты зубьев, проверять нужно весь пакет валов, синхронизирующие узлы и картер на предмет скрытых повреждений. Локальная замена без полной дефектовки в таких случаях часто приводит к повторному ремонту.

Когда выгоднее ремонт, а когда замена

Решение зависит от характера повреждений, доступности запчастей, состояния корпуса и валов, а также от простоя автомобиля. Для типовых коробок ZF ремонт обычно оправдан при ограниченном износе и сохранности базовых корпусных деталей. Замена в сборе выгоднее, когда повреждение затронуло несколько дорогих узлов сразу или требуется быстро вернуть машину в рейс.

На практике сравнивают не только цену деталей и работ, но и срок поставки, стоимость простоя, наличие гарантии на восстановленную коробку и состояние сопряжённых узлов. Если сцепление, кардан и привод переключения тоже требуют вложений, экономику ремонта нужно считать по всей трансмиссии, а не только по самой коробке ZF.
