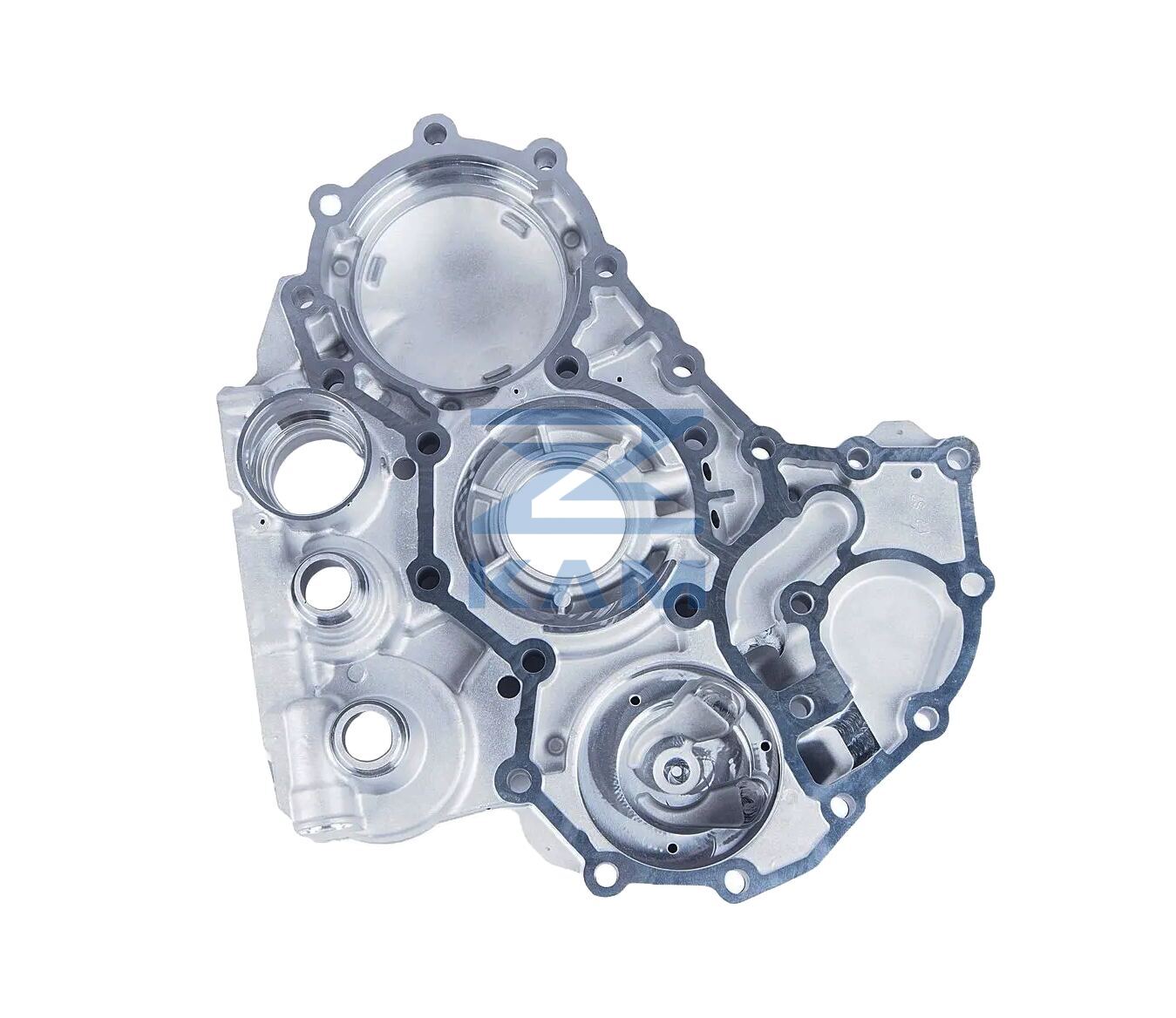

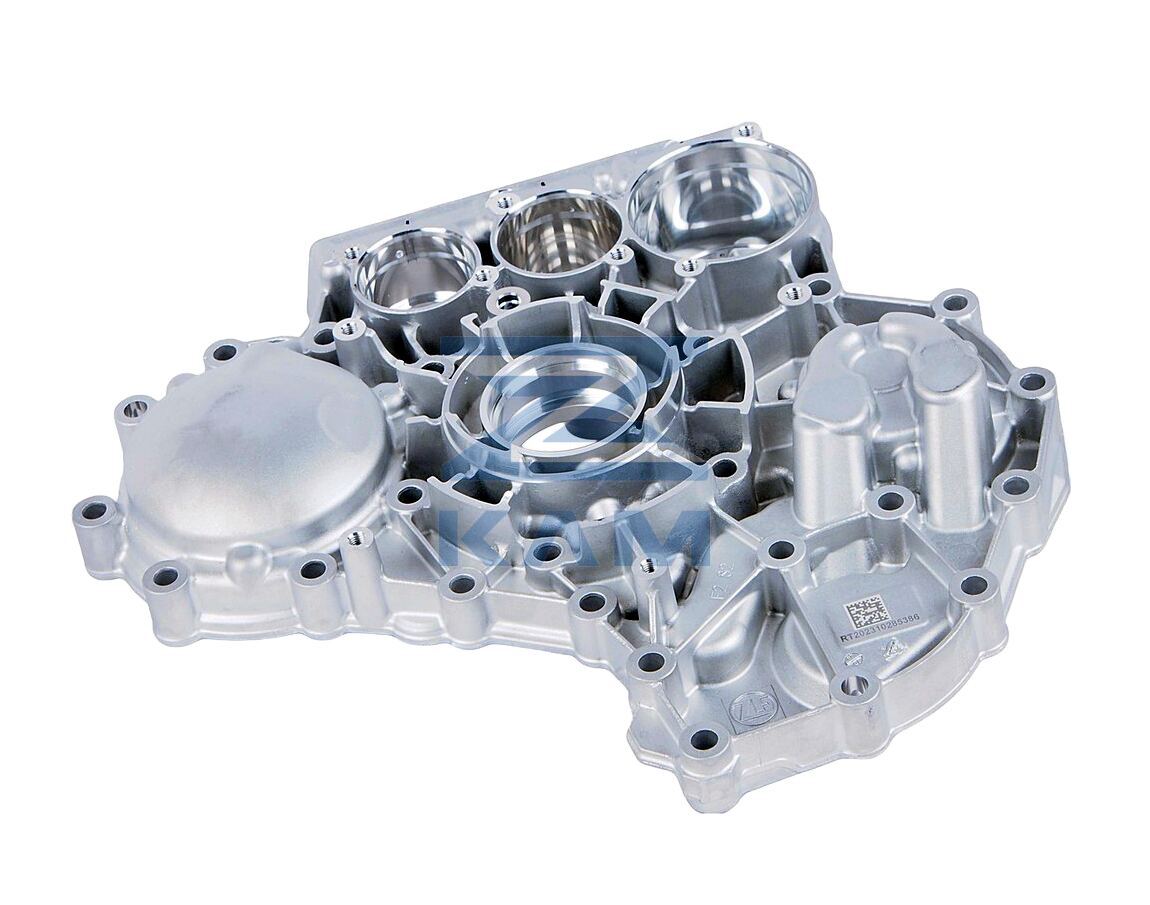

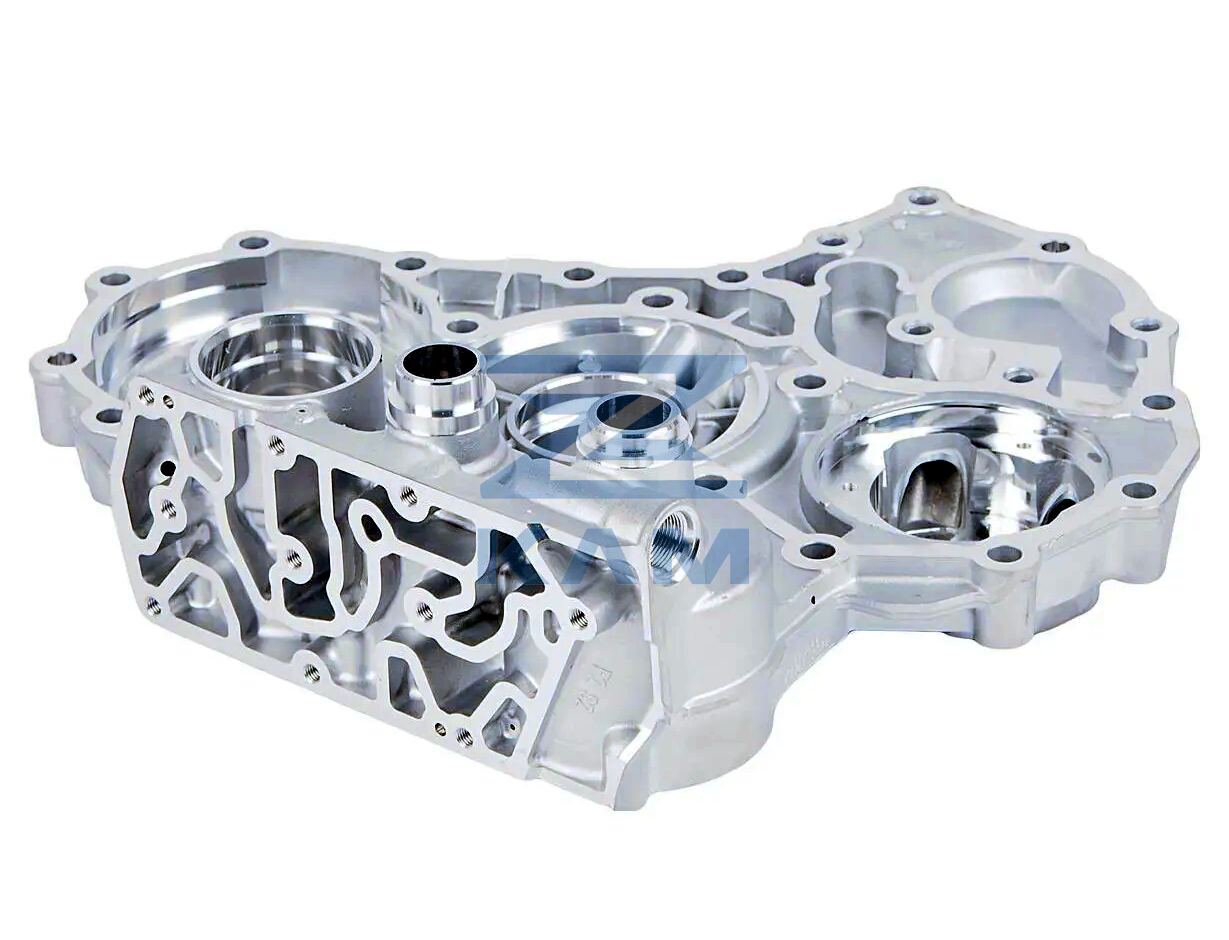

Соединительная плита (пластина) на АКПП ZF 12TX 2620, 2621 TD/TO Traxon / ZF
Соединительная плита (пластина) (на АКПП ZF 12TX 2620, 2210, 2820 TD/TO Traxon) / ZF
Соединительная плита (пластина) (на АКПП ZF 12TX 2620, 2210, 2820 TD/TO Traxon) / ZF
Соединительная плита (пластина) на АКПП ZF 12TX 2620, 2621 TD/TO Traxon / ZF
Соединительная плита (пластина) на АКПП ZF 12TX 2620, 2621 TD/TO Traxon / ZF

Соединительная плита (пластина) на АКПП ZF 12TX 2620, 2621 TD/TO Traxon / ZF

1358.302.066
0

Демонтаж с новой КПП, без пробега.

в наличии

20 740 ₽

Новый

в наличии

23 600 ₽

от 20 740 ₽

Добавить в избранноеВ избранномУдалено из избранного 0
Производитель:
Артикул: 1358.302.066
WG972522061, wg972522061
Категории: ,

Изготовитель

"ZF", Германия
Размеры
Вес 5 кг
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
Схема/чертеж: АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ С РЕТАРДЕРОМ В СБОРЕ-ВХОДНОЙ ВАЛ / FAW CA4180 (P77K25E5)
02.024
02.030
02.040
02.040
02.040
02.040
02.040
02.040
02.040
02.040
02.040
02.040
02.040
02.040
02.040
02.050
02.050
02.050
02.050
02.050
02.050
02.050
02.050
02.050
02.050
02.050
02.050
02.050
02.050
02.050
02.050
02.100
02.100/110
02.100/120
02.100/130
02.100/140
02.100/150
02.100/160
02.100/170
02.100/180
02.100/190
02.100/200
02.100/210
02.150
02.160
02.170
02.170
02.170
02.170
02.170
02.170
02.170
02.180
02.190
02.200
02.210
02.220
02.230
02.236
02.240
02.250
02.260
02.270
Поз. Артикул Название детали Кол-во Цена
1700210A2001/D 1700210A2001/D АКПП ZF 12TX 2621 TD с ретардером в сборе 1; -
02.010 1358.302.066 Соединение тарелка 1; от 20 740 ₽
02.020 0734.319.847 Уплотнение вала 1;
02.024 1358.302.224 Косозубая шестерня 1; от 10 370 ₽
02.030 0750.116.365 Шариковый подшипник 1; 3 460 ₽
02.040 0730.008.520 Шайба 1;
02.040 0730.008.521 Шайба 1;
02.040 0730.008.522 Шайба 1;
02.040 0730.008.523 Шайба 1;
02.040 0730.008.524 Шайба 1;
02.040 0730.008.525 Шайба 1;
02.040 0730.008.526 Шайба 1;
02.040 0730.008.527 Шайба 1;
02.040 0730.008.528 Шайба 1;
02.040 0730.008.529 Шайба 1;
02.040 0730.008.530 Шайба 1;
02.040 0730.008.531 Шайба 1;
02.040 0730.008.532 Шайба 1;
02.050 0730.501.360 Упорное стопорное кольцо 1; 2 260 ₽
02.050 0730.501.589 Упорное стопорное кольцо 1; по запросу
02.050 0730.501.590 Упорное стопорное кольцо 1; по запросу
02.050 0730.501.591 Упорное стопорное кольцо 1; по запросу
02.050 0730.501.592 Упорное стопорное кольцо 1; по запросу
02.050 0730.501.593 Упорное стопорное кольцо 1; по запросу
02.050 0730.501.594 Упорное стопорное кольцо 1; 280 ₽
02.050 0730.501.595 Упорное стопорное кольцо 1; по запросу
02.050 0730.501.596 Упорное стопорное кольцо 1; по запросу
02.050 0730.501.597 Упорное стопорное кольцо 1; 280 ₽
02.050 0730.501.354 Упорное стопорное кольцо 1; 680 ₽
02.050 0730.501.355 Упорное стопорное кольцо 1; по запросу
02.050 0730.501.356 Упорное стопорное кольцо 1; 2 880 ₽
02.050 0730.501.357 Упорное стопорное кольцо 1; по запросу
02.050 0730.501.358 Упорное стопорное кольцо 1; по запросу
02.050 0730.501.359 Упорное стопорное кольцо 1; по запросу
02.100 1358.202.023 Синхронизатор gv 1; 47 120 ₽
02.100/110 1358.202.020 Кольцо синхронизатора 1; 23 560 ₽
02.100/120 1358.302.283 Втулка переключения передач 1; 23 180 ₽
02.100/130 1358.302.261 Штифт 1; 4 340 ₽
02.100/140 1358.302.262 Тарелка 1; 23 180 ₽
02.100/150 1358.202.021 Кольцо синхронизатора 1; 26 840 ₽
02.100/160 0732.040.385 Компрессионная пружина 1; 50 ₽ - 370 ₽
02.100/170 0635.470.046 Цилиндрический ролик 1; 80 ₽
02.100/180 0732.040.385 Компрессионная пружина 1; 50 ₽ - 370 ₽
02.100/190 0635.470.046 Цилиндрический ролик 1; 80 ₽
02.100/200 0732.040.385 Компрессионная пружина 1; 50 ₽ - 370 ₽
02.100/210 0635.470.046 Цилиндрический ролик 1; 80 ₽
02.150 0730.111.066 Шайба 1; 1 310 ₽
02.160 0735.301.274 Кольцо упорных роликов 1; 1 920 ₽
02.170 0730.300.591 Установочная шайба 1; по запросу
02.170 0730.300.592 Установочная шайба 1; по запросу
02.170 0730.300.593 Установочная шайба 1; по запросу
02.170 0730.300.594 Установочная шайба 1; 650 ₽
02.170 0730.300.595 Установочная шайба 1; по запросу
02.170 0730.300.596 Установочная шайба 1; 650 ₽
02.170 0730.300.597 Установочная шайба 1; 400 ₽
02.180 1358.302.203 Косозубая шестерня 1; от 13 120 ₽
02.190 1359.302.006 Диск подшипника 1; 6 570 ₽
02.200 0735.301.274 Кольцо упорных роликов 1; 1 920 ₽
02.210 0730.111.066 Шайба 1; 1 310 ₽
02.220 1358.302.250 Кольцо подшипника 1; 1 660 ₽
02.230 0730.302.681 Крепежное кольцо 1; 730 ₽
02.236 0501.330.031 Упорная шайба приводного вала 1; 1 840 ₽
02.240 0735.301.599 Кольцо упорных роликов 1; 1 520 ₽
02.250 0730.301.844 Шайба 1; 1 670 ₽
02.260 1328.202.038 Два полукольца 1; от 9 300 ₽
02.270 0730.063.258 Упорное стопорное кольцо 1; 250 ₽
02.311 1370.302.412 Ведущий вал 1; 27 940 ₽ - 192 200 ₽
02.800 0501.329.479 Прокладка 1; 3 820 ₽
02.810 0636.102.270 Винт с шестигранной головкой 1; 100 ₽
02.820 0636.102.270 Винт с шестигранной головкой 1; 100 ₽
02.830 0636.102.270 Винт с шестигранной головкой 1; 100 ₽
02.840 0636.102.270 Винт с шестигранной головкой 1; 100 ₽
02.850 0636.102.270 Винт с шестигранной головкой 1; 100 ₽
02.860 0636.102.270 Винт с шестигранной головкой 1; 100 ₽
02.870 0636.102.270 Винт с шестигранной головкой 1; 100 ₽
02.880 0636.102.270 Винт с шестигранной головкой 1; 100 ₽
02.890 0636.102.270 Винт с шестигранной головкой 1; 100 ₽
02.900 0636.102.270 Винт с шестигранной головкой 1; 100 ₽
02.910 0636.102.270 Винт с шестигранной головкой 1; 100 ₽
02.920 0636.102.270 Винт с шестигранной головкой 1; 100 ₽
02.930 0636.102.270 Винт с шестигранной головкой 1; 100 ₽
02.940 0636.102.270 Винт с шестигранной головкой 1; 100 ₽
02.950 0636.102.270 Винт с шестигранной головкой 1; 100 ₽
02.960 0636.102.270 Винт с шестигранной головкой 1; 100 ₽
02.970 0636.102.270 Винт с шестигранной головкой 1; 100 ₽
02.980 0636.102.270 Винт с шестигранной головкой 1; 100 ₽
02.990 0636.102.270 Винт с шестигранной головкой 1; 100 ₽
02.1000 0636.102.270 Винт с шестигранной головкой 1; 100 ₽
02.1010 0636.102.270 Винт с шестигранной головкой 1; 100 ₽
02.1020 0636.102.270 Винт с шестигранной головкой 1; 100 ₽
02.1030 0636.102.270 Винт с шестигранной головкой 1; 100 ₽
02.1040 0636.102.270 Винт с шестигранной головкой 1; 100 ₽
02.1200 0501.328.759 Уплотнительное кольцо 1; 380 ₽
02.1210 0501.328.759 Уплотнительное кольцо 1; 380 ₽
02.1400 1358.302.217 Крышка 1; от 650 ₽
02.1402 0501.328.757 Уплотнительное кольцо 1; 290 ₽
02.1410 0736.300.208 Винт звездчатый 1; 360 ₽
02.1420 0736.300.208 Винт звездчатый 1; 360 ₽
02.1600 1358.302.218 Крышка 1; от 570 ₽
02.1602 0501.328.757 Уплотнительное кольцо 1; 290 ₽
02.1610 0736.300.208 Винт звездчатый 1; 360 ₽
02.1620 0736.300.208 Винт звездчатый 1; 360 ₽
02.1700 1358.302.219 Крышка 1; от 1 100 ₽
02.1702 0501.328.758 Уплотнительное кольцо 1; 560 ₽
02.1710 0736.300.208 Винт звездчатый 1; 360 ₽
02.1720 0736.300.208 Винт звездчатый 1; 360 ₽
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер

Технические характеристики

Параметр Значение
Производитель ZF Friedrichshafen AG
Тип компонента Соединительная (промежуточная) плита корпуса КПП
Материал Высокопрочный алюминиевый сплав
Совместимость с сериями КПП ZF TraXon 12TX (2620, 2621, 2210, 2010)
Типы привода TD (Direct Drive), TO (Overdrive)

Применяемость

Плита предназначена для установки в автоматизированные 12-ступенчатые коробки передач ZF TraXon, используемые на магистральных тягачах и тяжелой строительной технике:

  • DAF: XF Euro 6, CF Euro 6 (с 2017 года выпуска)
  • MAN: TGX, TGS (поколения с КПП TraXon / TipMatic)
  • IVECO: Stralis Hi-Way, S-Way
  • FORD: F-Max

Особенности конструкции

Деталь 1358.302.066 является силовым элементом корпуса, который располагается между основной секцией картера и картером сцепления или демультипликатором. Плита выполняет роль несущей опоры для валов и содержит интегрированные масляные каналы, необходимые для работы системы смазки и гидравлического управления переключением передач. Поверхности сопряжения проходят прецизионную механическую обработку для обеспечения герметичности стыков без использования прокладок (на герметик).

Номера кроссов и оригинальные замены

Бренд Артикул
ZF 1358.302.066 / 1358302066
DAF 2123435
IVECO 5802102342
ZF (предыдущий номер) 1358.302.051

Модификации

Данная плита является унифицированным узлом для коробок передач TraXon с крутящим моментом до 2600 Нм. Различия в модификациях TD и TO не влияют на геометрию плиты, так как основные изменения в этих версиях касаются передаточных чисел шестерен и конфигурации валов, в то время как посадочные места в промежуточной плите остаются идентичными.
