Картер сцепления КПП ZF 16S 1820, 2220 (ан.1316.301.064) / ZF
1316.201.142
номер картера голого – 1316.301.064 (1316.301.060)
| Новый в наличии | 46 580 ₽ |
|
|
||||
| Размеры | ||||
|---|---|---|---|---|
|
||||

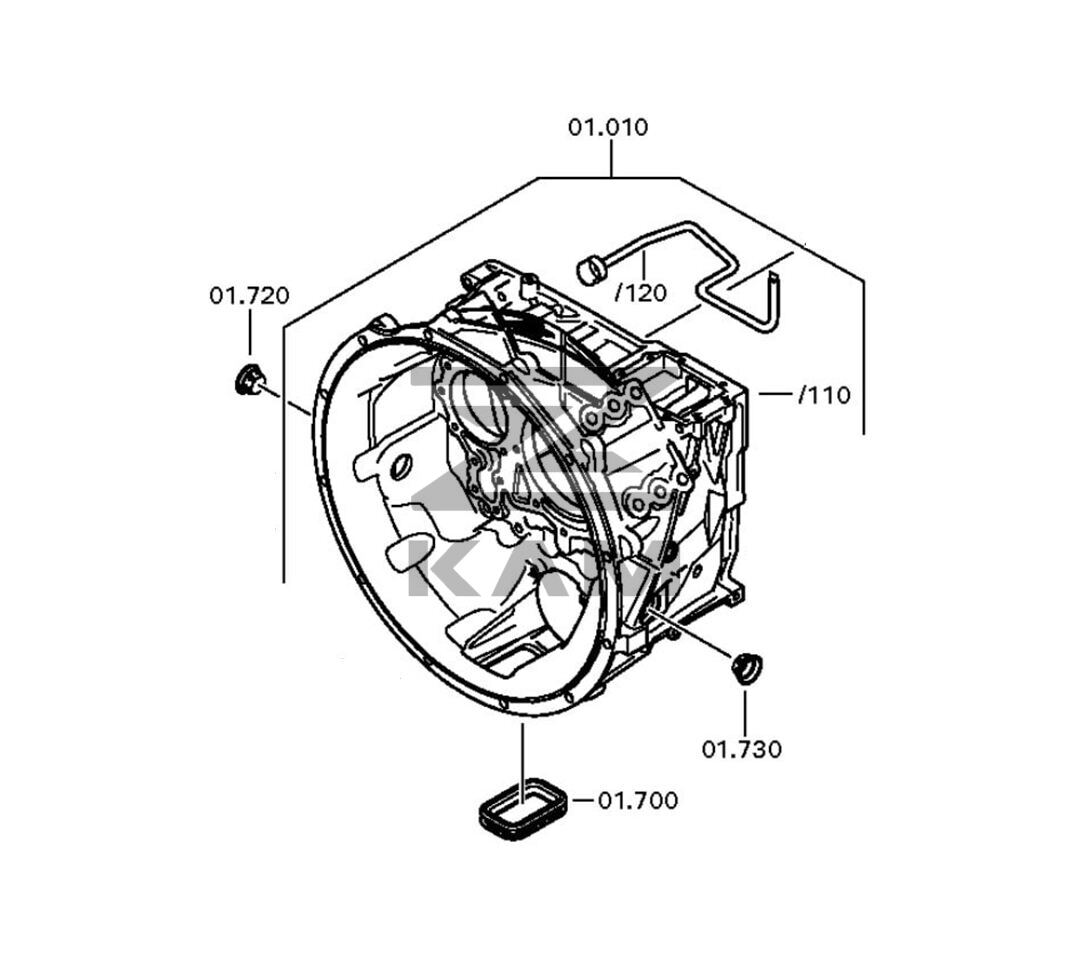

| Поз. | Артикул | Название детали | 6370-1121 | 6370-1151 | 63704-0111 | Цена | |
|---|---|---|---|---|---|---|---|
| 1 | 1315.201.214 | Трубка | 1 | 1 | 1 | - | |
| 2 | 0501.315.796 | Угольник | 1 | 1 | 1 | - | |
| 3 | 0501.315.794 | Штуцер | 1 | 1 | 1 | - | |
| 4 | 0636.100.811 | Пробка резьбовая | 1 | 1 | 1 |
380 ₽ |
|
| 5 | 0634.801.249 | Кольцо уплотнительное | 1 | 1 | 1 |
190 ₽ |
|
| 6 | 0631.329.296 | Штифт распорный | 1 | 1 | 1 | - | |
| 7 | 1316.201.029 | Ось заднего хода | 1 | 1 | 1 | - | |
| 8 | 1316.305.001 | Шестерня заднего хода | 1 | 1 | 1 | - | |
| 9 | 0750.115.369 | Сепаратор игольчатого подшипника | 2 | 2 | 2 |
660 ₽ |
|
| 10 | 0636.304.088 | Пробка резьбовая | 1 | 1 | 1 |
940 ₽ |
|
| 11 | 0730.008.637 | Кольцо уплотнительное | 1 | 1 | 1 |
140 ₽ |
|
| 12 | 1315.301.233 | Прокладка | 1 | 1 | 1 | - | |
| 13 | 1315.201.097 | Трубка | 1 | 1 | 1 | - | |
| 14 | 1316.301.064 | Картер сцепления | 1 | 1 | 1 |
45 170 ₽ |
|
| 15 | 1316.201.142 | Картер сцепления в сборе | 1 | 1 | 1 | 46 580 ₽ | |
| 16 | 0501.321.840 | Пробка | 1 | 1 | 1 |
220 ₽ |
|
| 17 | 1315.301.230 | Заглушка | 1 | 1 | 1 | - | |
| 18 | 0736.300.119 | Болт | 7 | 7 | 7 | - | |
| 19 | 0736.300.123 | Болт М10х70 | 15 | 15 | 15 |
170 ₽ |
- УралАЗ - УРАЛ-6370-1151 > Сцепление > Установка картера сцепления > Картер сцепления в сборе
- ZF - КПП ZF 16S151 (вар.) > ZF 16S151 > GEARBOX HOUSING > Clutch housing
- ZF - КПП ZF 16S1820 > ZF 16S1820TO > Картер КП > Clutch housing
- ZF - КПП ZF 16S1820 > 16S1820 TO > Картер КП > Clutch housing
- ZF - КПП 16S1820TO > ZF 16S1820TO (1341.002.089) > Картер КП > Clutch housing
- ZF - КПП 16S2221TD > КПП ZF 16S2221TD > КАРТЕР КП > Clutch housing
- ZF - КПП 16S2220TD > КПП ZF 16S2220TD > КАРТЕР КП > Clutch housing
- ZF - КПП 16S1825TO > КПП ZF 16S1825TO > КАРТЕР КП > Clutch housing
- КамАЗ - 5360 > Сцепление > Установка картера сцепления > Картер сцепления
- КамАЗ - 6520 > Сцепление > Установка картера сцепления > Картер сцепления
- КамАЗ - 5460 > Коробка передач > Установка картера сцепления > Картер сцепления
- КамАЗ - 6520 (Euro-2, 3) > Коробка передач ZF 16S151 > Установка картера сцепления > Картер сцепления
- ZF - КПП ZF 16S1820 > ZF 16S1820 > Установка картера сцепления > Картер сцепления
- ZF - КПП ZF 16S151 > ZF 16S151 > Установка картера сцепления > Картер сцепления
Технические характеристики и описание
Картер сцепления (колокол) предназначен для механических двенадцати- и шестнадцатиступенчатых коробок передач серии Ecosplit. Изделие служит промежуточным звеном между двигателем и основной частью КПП, обеспечивая размещение механизма выключения сцепления и защиту узлов от внешних воздействий.
Корпус изготовлен методом точного литья из высокопрочного алюминиевого сплава, что обеспечивает необходимую жесткость конструкции при сохранении низкого веса. Деталь рассчитана на передачу крутящего момента до 2200-2500 Нм в зависимости от модификации трансмиссии.
Идентификационные данные
- Артикул ZF: 1316.201.142
- Дополнительный/старый артикул: 1316.301.064
- Тип присоединения: SAE1 (стандартный фланец)
- Материал: Алюминий
Применяемость
Деталь применяется в составе коробок передач ZF серий:
- ZF 16S151, 16S181, 16S221
- ZF 16S1820 TO, 16S1820 IT
- ZF 16S2220 TO, 16S2220 TD
- ZF 16S2221, 16S2230
- ZF 8S151, 8S1620
Данный картер устанавливается на грузовые автомобили европейских и отечественных марок, оснащенных двигателями с соответствующим монтажным фланцем:
- MAN (серии TGA, TGS, TGX)
- DAF (серии CF85, XF95, XF105)
- IVECO (Stralis, Trakker)
- Renault Trucks (Premium, Kerax)
- КАМАЗ (6520, 65221, 5490 и модификации с КПП ZF)
- МАЗ (с двигателями Mercedes-Benz или ЯМЗ, агрегатированными с ZF)
Кросс-номера и аналоги
| Производитель | Номер детали |
|---|---|
| ZF | 1316201142 / 1316 201 142 |
| ZF (Cast) | 1316.301.064 / 1316301064 |
| MAN | 81.32101.0425, 81.32101.0416, 81.32101.0409 |
| DAF | 1307525, 1289134 |
| IVECO | 42531330, 42536281 |
| Renault | 5010452309 |
| KAMAZ | 1316.201.142 |
Особенности модификаций
При подборе следует учитывать наличие технологических отверстий под датчики частоты вращения и возможные различия в креплении привода выключения сцепления (ПГУ). Модификация 1316.201.142 является взаимозаменяемой с литым корпусом 1316.301.064, который часто указывается в каталогах как заготовка детали.
