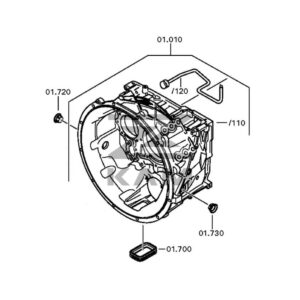

Картер сцепления КПП 16S 1820, 2220
1316.301.064
45 170 ₽
Аналоги
Картер сцепления КПП ZF 16S 1820, 2220 (ан.1316.301.064) / ZF
- Новый / в наличии - 46 580 ₽
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
| Поз. | Артикул | Название детали | 6370-1121 | 6370-1151 | 63704-0111 | Цена | |
|---|---|---|---|---|---|---|---|
| 1 | 1315.201.214 | Трубка | 1 | 1 | 1 | - | |
| 2 | 0501.315.796 | Угольник | 1 | 1 | 1 | - | |
| 3 | 0501.315.794 | Штуцер | 1 | 1 | 1 | - | |
| 4 | 0636.100.811 | Пробка резьбовая | 1 | 1 | 1 |
380 ₽ |
|
| 5 | 0634.801.249 | Кольцо уплотнительное | 1 | 1 | 1 |
190 ₽ |
|
| 6 | 0631.329.296 | Штифт распорный | 1 | 1 | 1 | - | |
| 7 | 1316.201.029 | Ось заднего хода | 1 | 1 | 1 | - | |
| 8 | 1316.305.001 | Шестерня заднего хода | 1 | 1 | 1 | - | |
| 9 | 0750.115.369 | Сепаратор игольчатого подшипника | 2 | 2 | 2 |
660 ₽ |
|
| 10 | 0636.304.088 | Пробка резьбовая | 1 | 1 | 1 |
940 ₽ |
|
| 11 | 0730.008.637 | Кольцо уплотнительное | 1 | 1 | 1 |
140 ₽ |
|
| 12 | 1315.301.233 | Прокладка | 1 | 1 | 1 | - | |
| 13 | 1315.201.097 | Трубка | 1 | 1 | 1 | - | |
| 14 | 1316.301.064 | Картер сцепления | 1 | 1 | 1 |
45 170 ₽ |
|
| 15 | 1316.201.142 | Картер сцепления в сборе | 1 | 1 | 1 | 46 580 ₽ | |
| 16 | 0501.321.840 | Пробка | 1 | 1 | 1 |
220 ₽ |
|
| 17 | 1315.301.230 | Заглушка | 1 | 1 | 1 | - | |
| 18 | 0736.300.119 | Болт | 7 | 7 | 7 | - | |
| 19 | 0736.300.123 | Болт М10х70 | 15 | 15 | 15 |
170 ₽ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
- УралАЗ - УРАЛ-6370-1151 > Сцепление > Установка картера сцепления > Картер сцепления в сборе
- ZF - КПП ZF 16S151 (вар.) > ZF 16S151 > GEARBOX HOUSING > Clutch housing
- ZF - КПП ZF 16S1820 > ZF 16S1820TO > Картер КП > Clutch housing
- ZF - КПП ZF 16S1820 > 16S1820 TO > Картер КП > Clutch housing
- ZF - КПП 16S1820TO > ZF 16S1820TO (1341.002.089) > Картер КП > Clutch housing
- ZF - КПП 16S2221TD > КПП ZF 16S2221TD > КАРТЕР КП > Clutch housing
- ZF - КПП 16S2220TD > КПП ZF 16S2220TD > КАРТЕР КП > Clutch housing
- ZF - КПП 16S1825TO > КПП ZF 16S1825TO > КАРТЕР КП > Clutch housing
- КамАЗ - 5360 > Сцепление > Установка картера сцепления > Картер сцепления
- КамАЗ - 6520 > Сцепление > Установка картера сцепления > Картер сцепления
- КамАЗ - 5460 > Коробка передач > Установка картера сцепления > Картер сцепления
- КамАЗ - 6520 (Euro-2, 3) > Коробка передач ZF 16S151 > Установка картера сцепления > Картер сцепления
- ZF - КПП ZF 16S1820 > ZF 16S1820 > Установка картера сцепления > Картер сцепления
- ZF - КПП ZF 16S151 > ZF 16S151 > Установка картера сцепления > Картер сцепления
Технические характеристики
Материал: литейный алюминиевый сплав.
Стандарт присоединительного фланца к двигателю: SAE1.
Тип сопрягаемой трансмиссии: 16-ступенчатая, серии Ecosplit 3.
Диаметр устанавливаемого сцепления: 430 мм.
Тип выжимного механизма: вытяжной.
Применяемость
Изделие используется на грузовых автомобилях тяжелого класса, оснащенных коробками передач моделей 16S1820 TO и 16S2220 TO/TD. Узел интегрируется в силовые линии следующих производителей:
- MAN: серии TGA, TGS, TGX (двигатели D2066, D2676, D2866).
- DAF: модели CF85, XF95, XF105.
- IVECO: Stralis, Trakker, EuroTech.
- Renault Trucks: Premium, Kerax, Magnum (двигатели DXi11, DXi12).
- КАМАЗ: 6520, 6522, 65221, 65222, 6460.
- МАЗ: 5440, 6430.
Кросс-номера
| Производитель | Номер детали |
|---|---|
| MAN | 81321010441 |
| DAF | 1328404 |
| IVECO | 42536394 |
| Renault Trucks | 5010452501 |
Конструктивные особенности
Деталь представляет собой колоколообразный корпус, обеспечивающий жесткое соединение картера маховика двигателя с основным корпусом трансмиссии. Конструкция включает в себя:
- Посадочные места для установки вала вилки выключения сцепления.
- Технологические лючки для визуального контроля состояния фрикционных накладок и механизмов корзины.
- Вентиляционные отверстия для охлаждения узла и удаления продуктов износа дисков.
- Опорную поверхность для установки направляющей гильзы выжимного подшипника.
Механическая обработка привалочных плоскостей выполнена с соблюдением допусков по плоскостности и соосности, что исключает биение первичного вала. Крепление к двигателю осуществляется через 12 болтовых соединений по периметру фланца SAE1.
