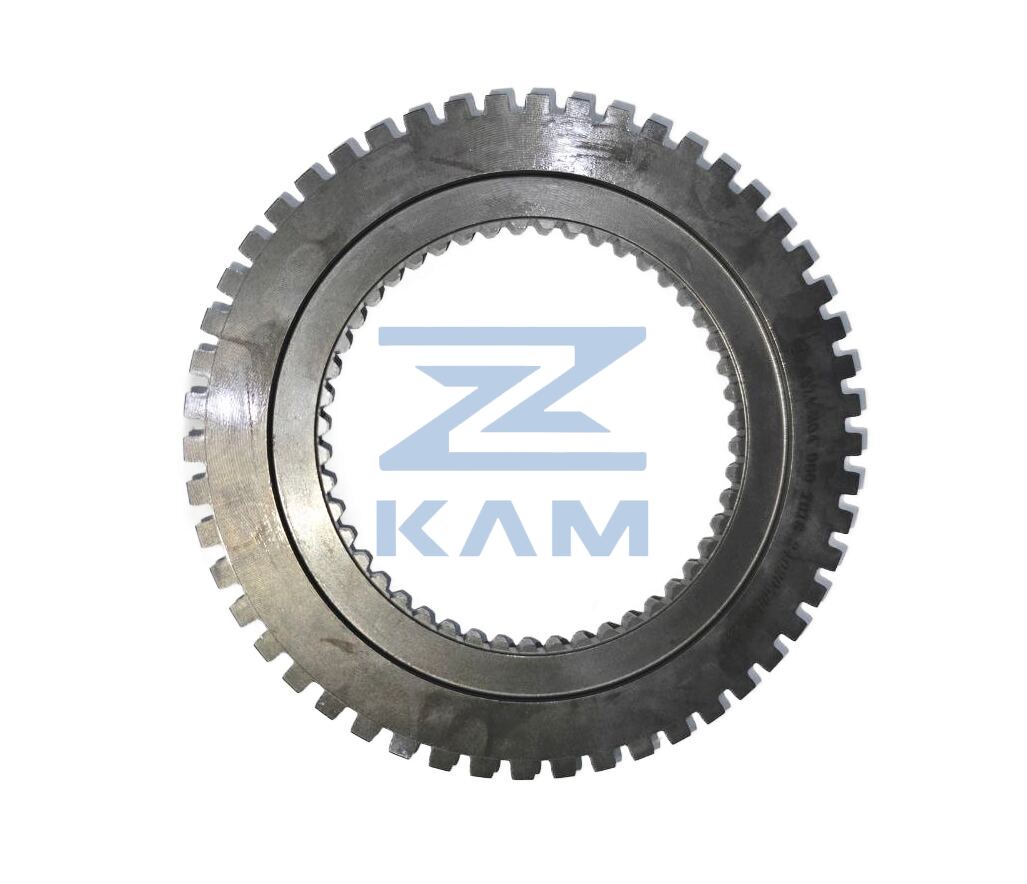

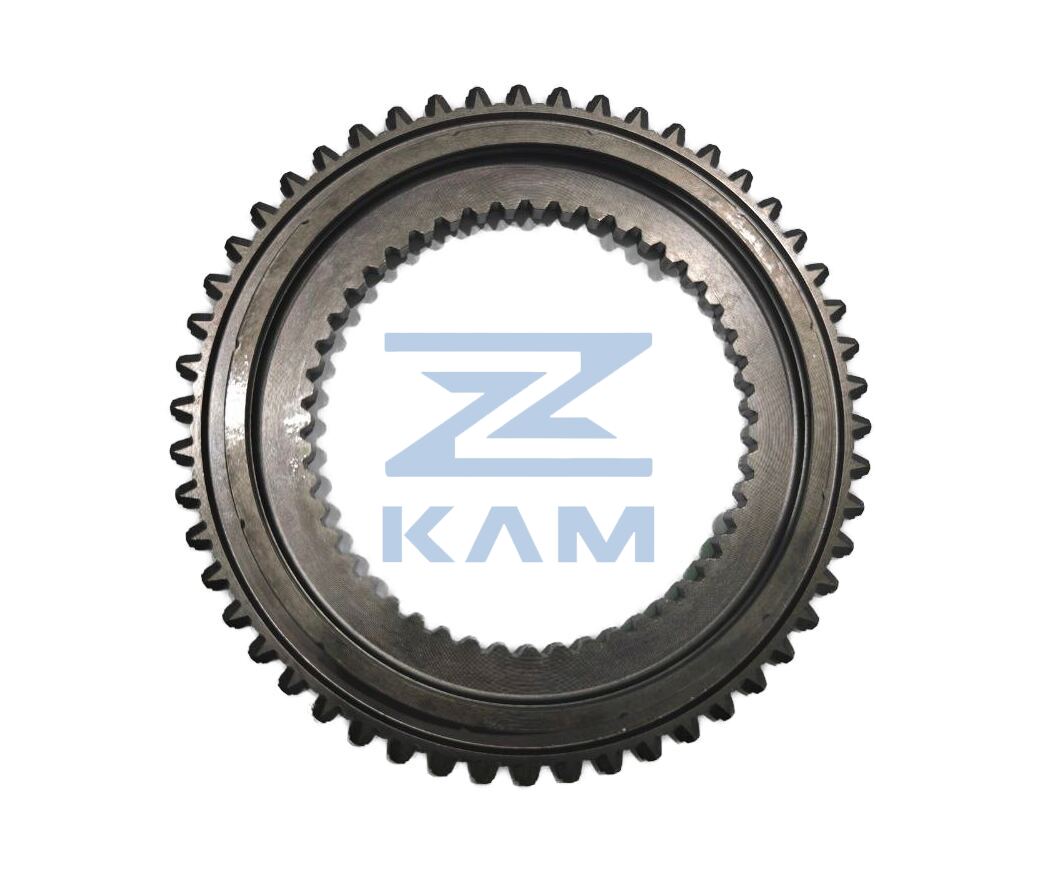

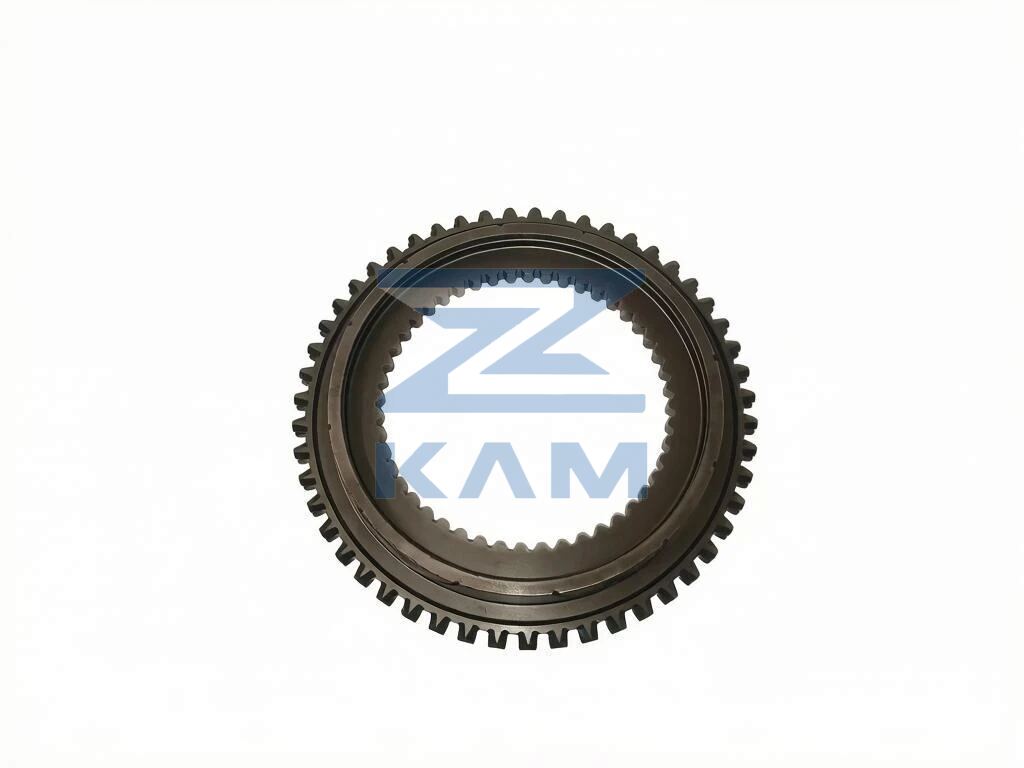

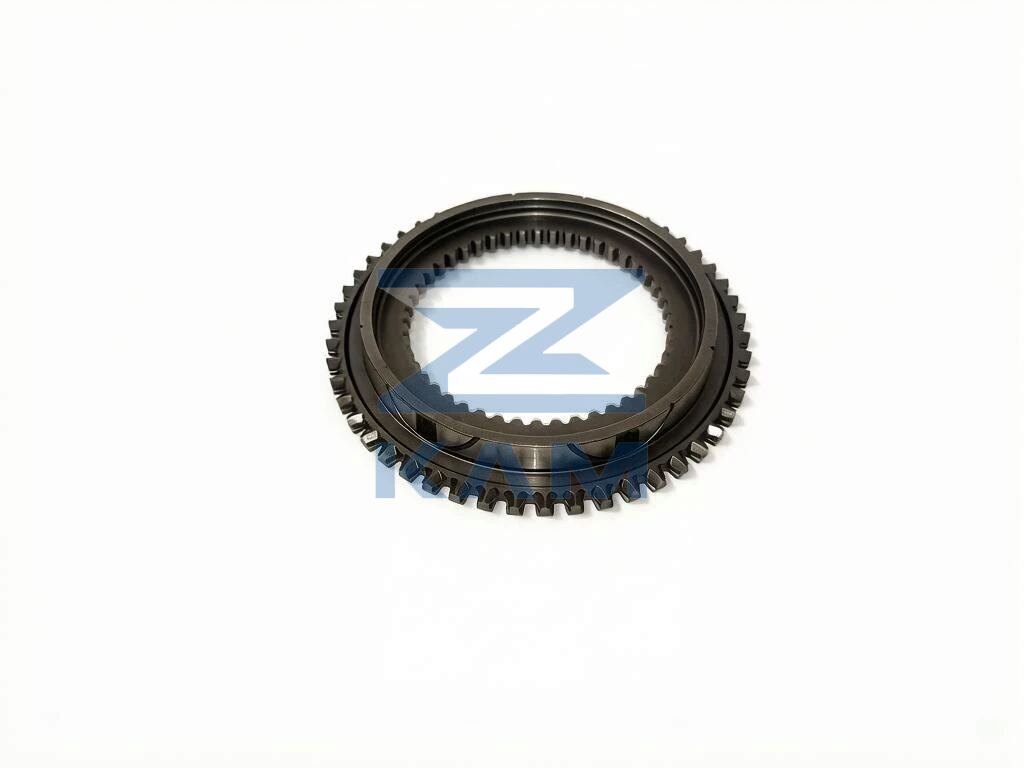

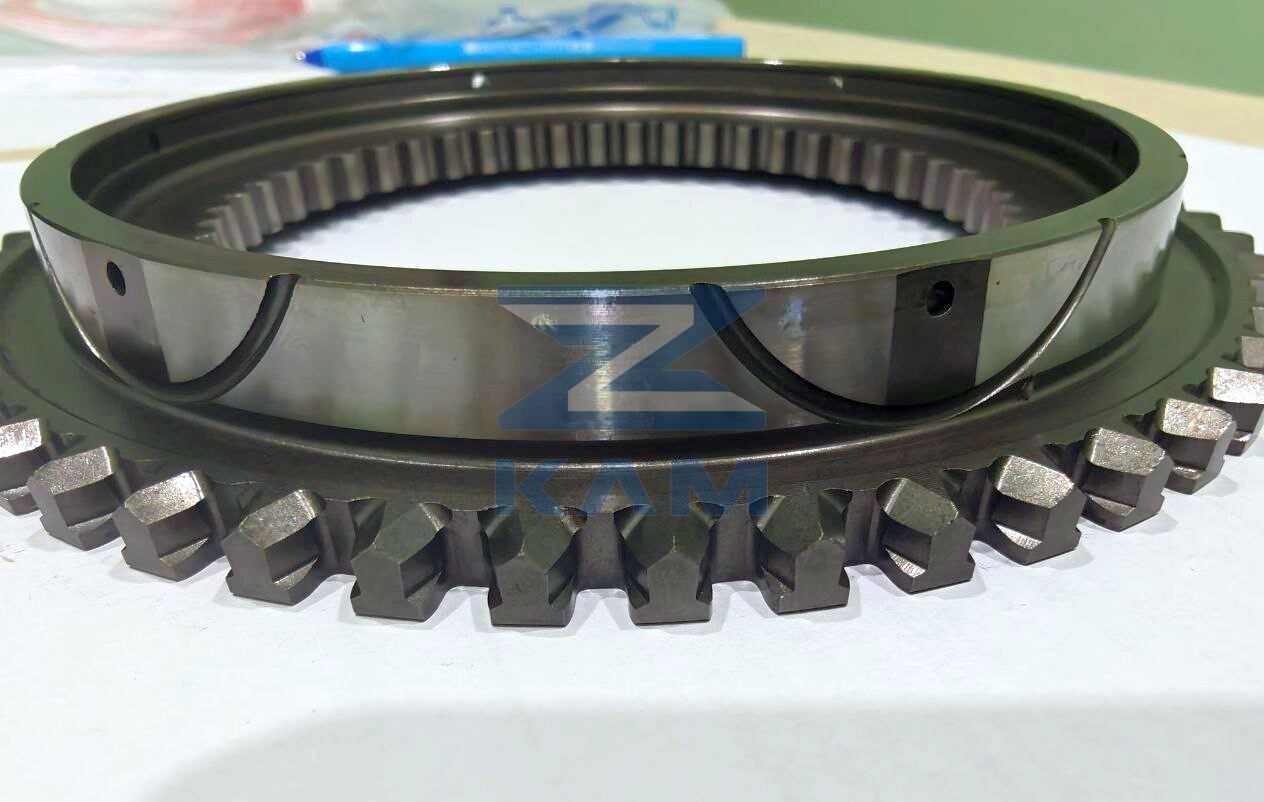

Корпус муфты синхронизатора ZF 9AS 1310 BK-131 O

1324.304.060
0

Демонтаж с новой КПП, без пробега.

в наличии

31 000 ₽

31 000 ₽

Добавить в избранноеВ избранномУдалено из избранного 0
Производитель:
Артикул: 1324.304.060
1324 304 013, 1324304013,
Категория:

Изготовитель

"ZF", Германия
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
Схема/чертеж: Вторичный вал / ZF КПП ZF 9S1310 TO
10
50
60
100
110
120
120
120
120
120
120
200
210
230
240
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
260
350
360
370
380
450
460
462
462
462
462
462
462
462
470
480
490
500
510
520
540
550
552
552
552
552
552
552
552
380010
380020
380030
380030
380050
380060
520010
520020
520030
520030
520050
520060
540120
Поз. Артикул Название детали Кол-во Цена
10 1324.304.005 Вторичный вал 1; 17 360 ₽
50 0750.115.972 Сепаратор игольчатого подшипника 1; 1 300 ₽
- 1 980 ₽
60 1304.304.543 Косозубая шестерня 1; 8 300 ₽
- 8 520 ₽
100 1304.304.443 Муфта 1; -
110 1304.304.444 Скользящая муфта 1; 6 070 ₽
120 Кольцо Стопорное кольцо 1; -
120 0630.501.067 Стопорное кольцо 1; 760 ₽
120 0630.531.141 Стопорное кольцо 1; 420 ₽
120 0630.501.195 Стопорное кольцо 1; 730 ₽
120 0630.501.197 Стопорное кольцо 1; 870 ₽
120 0630.501.194 Стопорное кольцо 1; 280 ₽
200 0750.115.973 Сепаратор игольчатого подшипника 1; 1 760 ₽
210 1304.304.553 Косозубая шестерня 1; -
230 0750.117.844 Конический роликоподшипник 1; 5 220 ₽
- 6 570 ₽
240 1324.304.028 Солнечная шестерня 1; по запросу
250 0630.501.299 Стопорное кольцо 1; -
250 0630.501.160 Стопорное кольцо 1; 1 150 ₽
250 0630.501.145 Стопорное кольцо 1; -
250 0630.501.295 Стопорное кольцо 1; -
250 0630.501.064 Стопорное кольцо 1; -
250 0630.501.148 Стопорное кольцо 1; -
250 0630.501.294 Стопорное кольцо 1; -
250 0630.501.150 Стопорное кольцо 1; -
250 0630.501.146 Стопорное кольцо 1; -
250 0630.501.159 Стопорное кольцо 1; -
250 0630.501.298 Стопорное кольцо 1; -
250 0630.501.296 Стопорное кольцо 1; -
250 0630.501.114 Стопорное кольцо 1; -
250 0630.501.113 Стопорное кольцо 1; -
250 0630.501.112 Стопорное кольцо 1; -
250 0630.501.115 Стопорное кольцо 1; -
250 0630.501.118 Стопорное кольцо 1; -
250 0630.501.111 Стопорное кольцо 1; -
250 0630.501.116 Стопорное кольцо 1; -
250 0630.531.065 Стопорное кольцо 1; -
250 0630.501.117 Стопорное кольцо 1; -
250 0630.501.151 Стопорное кольцо 1; -
250 0630.501.147 Стопорное кольцо 1; -
250 Кольцо Стопорное кольцо 1; -
260 1324.304.014 Трубка 1; - 480 ₽
350 0750.115.971 Сепаратор игольчатого подшипника 2; 760 ₽
- 1 180 ₽
360 1324.304.001 Косозубая шестерня 1; -
370 1324.304.013 Зубчатая муфта 1; 4 370 ₽
- 6 380 ₽
380 1324.204.007 Синхронизатор 1; 31 410 ₽
450 1324.304.013 Зубчатая муфта 1; 4 370 ₽
- 6 380 ₽
460 1304.304.050 Втулка 1; -
462 0630.501.068 Стопорное кольцо 1; -
462 0630.501.067 Стопорное кольцо 1; 760 ₽
462 0630.501.069 Стопорное кольцо 1; -
462 Кольцо Стопорное кольцо 1; -
462 0630.501.278 Стопорное кольцо 1; -
462 0630.501.041 Стопорное кольцо 1; -
462 0630.501.070 Стопорное кольцо 1; -
470 0750.115.970 Сепаратор игольчатого подшипника 1; 1 240 ₽
480 1324.304.015 Косозубая шестерня 1; 7 830 ₽
490 0750.115.969 Сепаратор игольчатого подшипника 2; 1 060 ₽
500 1324.304.003 Косозубая шестерня 1; 6 640 ₽
510 1324.304.011 Зубчатая муфта 1; 5 090 ₽
520 1324.204.008 Синхронизатор 1; 24 860 ₽
- 32 150 ₽
540 1324.204.009 Зубчатая муфта 1; 5 610 ₽
550 0750.117.232 Конический роликоподшипник 1; 3 030 ₽
- 3 660 ₽
552 0630.501.120 Стопорное кольцо 1; 830 ₽
552 0630.501.156 Стопорное кольцо 1; 550 ₽
552 0630.501.210 Стопорное кольцо 1; 830 ₽
552 0630.501.208 Стопорное кольцо 1; 580 ₽
552 0630.501.157 Стопорное кольцо 1; 500 ₽
552 0630.531.052 Стопорное кольцо 1; 580 ₽
552 Кольцо Стопорное кольцо 1; -
380010 1304.304.591 Корпус синхронизатора 1; -
380020 1304.304.597 Скользящая муфта 1; -
380030 1268.304.594 SYNCHRORING 2; 4 230 ₽
- 6 610 ₽
380050 1297.304.436 PRESSURE PIECE 3; 230 ₽
380060 0732.040.409 COMPRSPRING 3; по запросу
520010 1324.304.006 Корпус синхронизатора 1; -
520020 1311.304.103 Скольз. Муфта 1; 5 220 ₽
520030 1311.304.255 Кольцо синхронизатора 2; 4 740 ₽
520050 1297.304.436 PRESSURE PIECE 3; 230 ₽
520060 0732.040.409 COMPRSPRING 3; по запросу
540120 0501.314.108 Опорное кольцо 1; 870 ₽
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер

Технические характеристики и описание

Корпус муфты синхронизатора (скользящая муфта) с артикулом 1324.304.060 является оригинальным компонентом трансмиссий производства ZF Friedrichshafen AG. Деталь предназначена для механического соединения первичного или вторичного вала с шестерней выбранной передачи через ступицу синхронизатора. Изделие выполнено из высокопрочной легированной стали с применением химико-термической обработки для повышения твердости рабочих поверхностей зубьев и устойчивости к питтингу.

Применяемость в трансмиссиях

  • ZF 9AS 1310 BK (Ecomid)
  • ZF 9S 1310 TO / BD
  • ZF 9S 1110 TO / TD
  • ZF 9S 1115 TO
  • ZF 9S 75 / 109

Применяемость на транспортных средствах

Данный узел используется в коробках передач, устанавливаемых на грузовые автомобили средней и большой грузоподъемности:

  • MAN: серии TGL, TGM
  • DAF: серии LF 45, LF 55, CF 65
  • IVECO: серия Eurocargo
  • Renault Trucks: серии Midlum, Premium
  • КАМАЗ: модели 4308, 5308, 65115, 65117 (с КПП ZF 9S1310)
  • AVIA: серия D

Номера кроссов и аналоги

Производитель Артикул
ZF 1324.304.060 / 1324304060
MAN 81.32425.0104 / 81324250104
DAF 1686504
IVECO 42555355
Renault 5001866305
CEI 154.455
EURORICAMBI 95530588
TAS T65465

Особенности и модификации

Корпус муфты 1324.304.060 имеет внутренний шлицевой профиль, рассчитанный на работу в паре со ступицей синхронизатора и блокирующими кольцами. В процессе эксплуатации критическим является износ торцевых кромок внутренних зубьев, что приводит к выбиванию передачи под нагрузкой. При замене данного корпуса требуется обязательная проверка состояния сухарей (фиксаторов) и пружин синхронизатора.

Существуют модификации коробок передач 9S 1310, где могут применяться муфты с иным количеством зубьев или геометрией проточки под вилку переключения, поэтому подбор должен осуществляться строго по спецификации (Stückliste) агрегата ZF.
