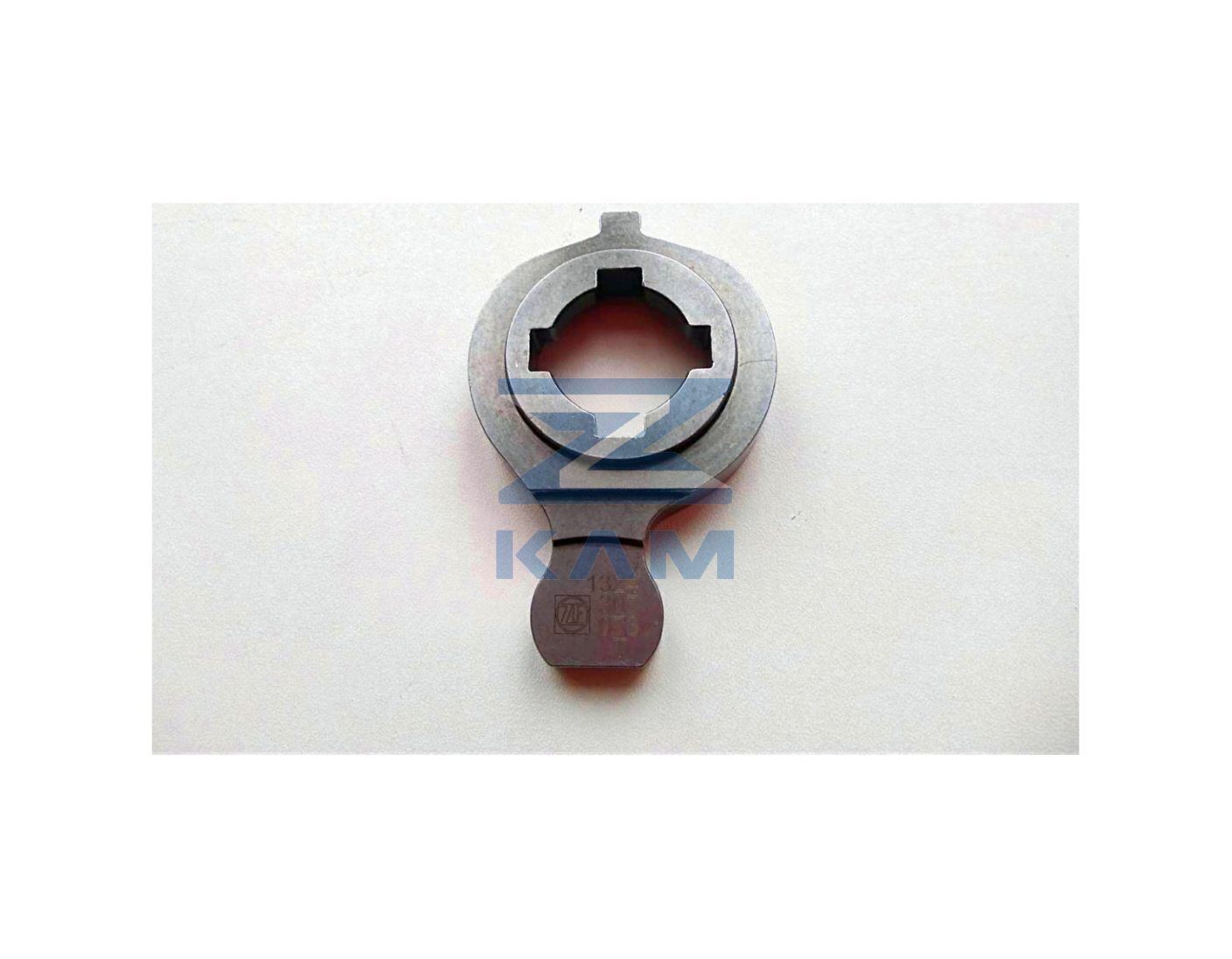

Рычаг переключения передач КПП / ZF
1324.307.073
8 530 ₽
|
10
10
20
30
30
30
34
34
34
38
38
38
42
42
42
46
46
46
50
50
50
54
54
54
58
58
58
180
180
190
190
190
190
230
240
300
310
314
320
340
350
352
352
540
540
600
604
610
610
610
620
660
662
662
662
680
690
700
710
720
800
800
800
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 10 | 1324.307.141 | Корпус механизма переключения | 1; | - | |
| 10 | 1324.307.141 | Корпус механизма переключения | 1; | - | |
| 20 | 0501.324.626 | Упл.прокладка | 1; | - | |
| 30 | 0630.001.075 | Шайба | 1; | - | |
| 30 | БолтМ8x100 | Болт 6-гранный | 1; | - | |
| 30 | 0636.010.555 | Болт 6-гранный | 1; | - | |
| 34 | БолтМ8x100 | Болт 6-гранный | 1; | - | |
| 34 | 0636.010.555 | Болт 6-гранный | 1; | - | |
| 34 | 0630.001.075 | Шайба | 1; | - | |
| 38 | БолтМ8x100 | Болт 6-гранный | 1; | - | |
| 38 | 0636.010.555 | Болт 6-гранный | 1; | - | |
| 38 | 0630.001.075 | Шайба | 1; | - | |
| 42 | БолтМ8x100 | Болт 6-гранный | 1; | - | |
| 42 | 0636.010.555 | Болт 6-гранный | 1; | - | |
| 42 | 0630.001.075 | Шайба | 1; | - | |
| 46 | 0636.010.555 | Болт 6-гранный | 1; | - | |
| 46 | 0630.001.075 | Шайба | 1; | - | |
| 46 | БолтМ8x100 | Болт 6-гранный | 1; | - | |
| 50 | БолтМ8x100 | Болт 6-гранный | 1; | - | |
| 50 | 0630.001.075 | Шайба | 1; | - | |
| 50 | 0636.010.555 | Болт 6-гранный | 1; | - | |
| 54 | БолтМ8x75 | Болт 6-гранный | 1; | - | |
| 54 | 0630.001.075 | Шайба | 1; | - | |
| 54 | 0636.010.540 | Болт 6-гранный | 1; | - | |
| 58 | БолтМ8x75 | Болт 6-гранный | 1; | - | |
| 58 | 0636.010.540 | Болт 6-гранный | 1; | - | |
| 58 | 0630.001.075 | Шайба | 1; | - | |
| 180 | 1346.307.020 | Стопор | 2; |
3 170 ₽ |
|
| 190 | 0634.801.062 | SEALING RING | 2; |
80 ₽ |
|
| 190 | ПробкаM18x1,5 | Пробка с резьбой | 2; | - | |
| 190 | 0636.302.021 | Пробка с резьбой | 2; | - | |
| 230 | 1324.307.135 | Вал переключения | 1; | - | |
| 240 | 1238.307.411 | PROTECTION CAP | 1; | - | |
| 300 | 1324.307.102 | Рычаг | 1; | - | |
| 310 | 1324.307.073 | Рычаг | 1; |
8 530 ₽ |
|
| 314 | 0730.113.437 | Кольцо | 1; | - | |
| 320 | 1324.307.074 | Рычаг | 1; | - | |
| 340 | 1324.307.117 | Фиксатор | 1; |
12 300 ₽ |
|
| 350 | 0731.201.767 | Шпилька | 1; |
1 600 ₽ |
|
| 352 | 0630.513.041 | Пружинное стопорное кольцо | 2; |
150 ₽ |
|
| 540 | 0731.201.765 | Цилиндрическая шпилька | 4; |
80 ₽ |
|
| 600 | 6038.202.045 | Отключ. Клапан | 1; | - | |
| 604 | 0501.209.188 | Шариковый ролик | 2; | - | |
| 610 | 0636.010.575 | Болт 6-гранный | 4; | - | |
| 610 | 0630.001.075 | Шайба | 4; | - | |
| 610 | БолтM8x65 | Болт 6-гранный | 4; | - | |
| 620 | 0634.313.505 | Уплотнительное кольцо | 1; | - | |
| 660 | 0634.303.332 | Уплотнительное кольцо | 1; | - | |
| 662 | БолтM8x30 | Болт 6-гранный | 2; | - | |
| 662 | 0630.001.075 | Шайба | 2; | - | |
| 662 | 0636.015.321 | Болт 6-гранный | 2; | - | |
| 680 | 0501.314.501 | Фиксатор | 1; | - | |
| 690 | 1304.307.331 | Крышка | 1; | - | |
| 700 | 0730.260.330 | Втулка подшипника | 1; |
1 410 ₽ |
|
| 710 | 0634.300.302 | Уплотнительная манжета | 1; | - | |
| 720 | 0634.307.367 | Маслосъемник | 1; |
310 ₽ |
|
| 800 | 88N50N.M90GRADAUSF.C | Упор | 1; | - | |
| 800 | 0730.008.604 | Уплотнительное кольцо | 1; |
230 ₽ |
|
| 800 | 1304.207.061 | Упор | 1; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
- ZF - КПП ZF 9S1310 TO > ZF 9S109 / 9S1310 ТО > Корпус механизма переключения > Рычаг
- ЯМЗ - ЯМЗ-536-100 > Трансмиссия > Корпус переключателя > Поводок
- ZF - КПП ZF 9S1310 TO > 9S-1310TO > GEAR SHIFT HOUSING 1324.107.800, 1324.107.006 > Рычаг
- ZF - КПП ZF 9S1315 TO > ZF 9S1315TO > Корпус механизма переключения передач > Рычаг
- ZF - КПП ZF 9S1310 TO > 9S1310 TO > Корпус механизма переключения передач > Рычаг
- ZF - КПП ZF 9S1310 TO > 9S1310 TO > Корпус механизма переключения передач > Рычаг
Технические характеристики
Рычаг переключения передач ZF с артикулом 1324.307.073 является компонентом механизма выбора и включения передач, расположенного в верхней крышке (блоке управления) КПП. Деталь передает механическое усилие от привода управления (кулисы или тросов) на внутренние штоки выбора передач.
Производитель: ZF Friedrichshafen AG.
Материал: Сталь с антикоррозийным покрытием.
Применяемость в трансмиссиях
Рычаг используется в 16-ступенчатых механических коробках передач серии ZF Ecosplit 3:
- 16S151
- 16S181
- 16S221
- 16S251
- 16S2220 TO
- 16S2520 TO
Применяемость в грузовых автомобилях
- MAN: серии TGA, TGS, TGX (соответствует двигателям D2066, D2676, D2866).
- DAF: модели CF 85, XF 95, XF 105.
- IVECO: модели Stralis, Trakker, EuroStar, EuroTech.
- Renault Trucks: серии Premium, Kerax.
- KAMAZ: тяжелое семейство 6520, 65221, 65222, 6460, оснащенное агрегатами ZF.
Кросс-номера и аналоги
| Производитель | Артикул |
|---|---|
| ZF | 1324.307.073 / 1324307073 |
| MAN | 81.32605.6111 / 81.32605.6112 |
| DAF | 1305732 |
| IVECO | 42535456 |
| Renault | 5001847484 |
| CEI | 130.655 |
| Euroricambi | 98530948 |
| TAS | T64635 |
Конструктивные особенности
Рычаг имеет шлицевое посадочное отверстие для жесткой фиксации на валу выбора передач. Геометрия рычага рассчитана на обеспечение необходимого плеча силы для четкого включения ступеней при минимальных ходах рычага в кабине. Узел подвергается термической обработке для повышения износостойкости в местах сопряжения с элементами привода.
