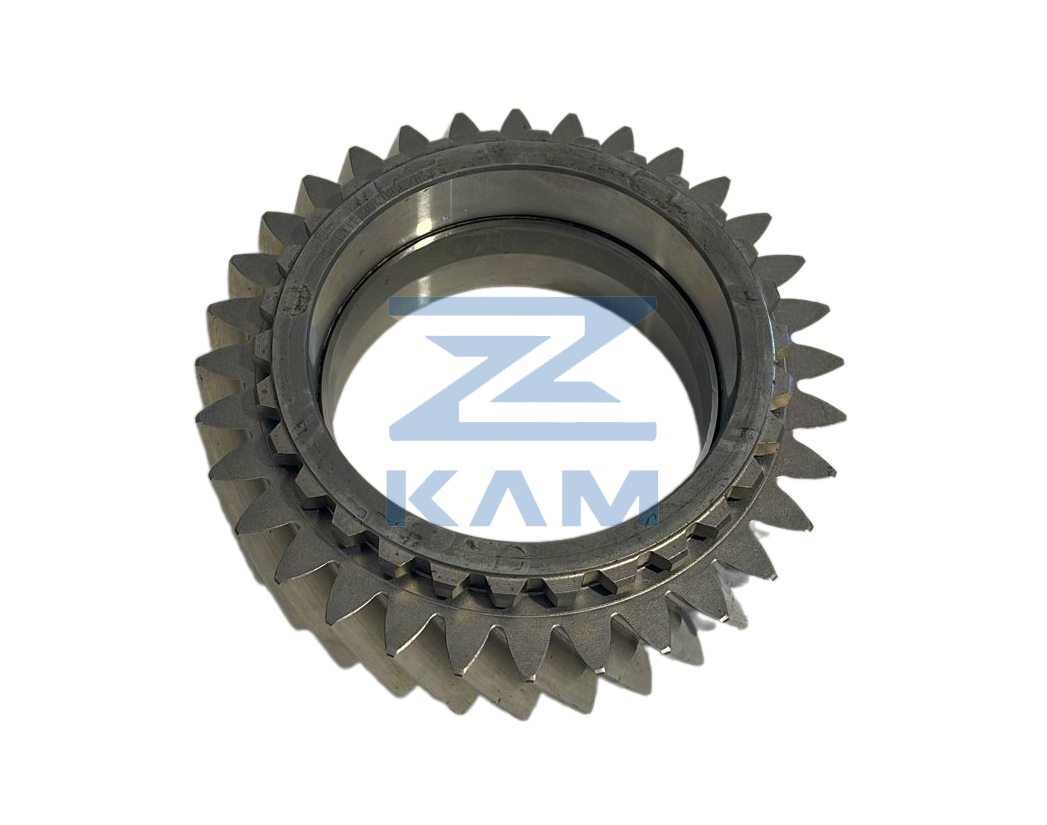

Шестерня 4-ой передачи КПП ZF 16S / ZF
1315.304.089
Количество зубьев (Z) – 32 шт
8 760 ₽
|
||||
| Размеры | ||||
|---|---|---|---|---|
|
||||
/5.gif)
10
40
50
90
90.110
90.120
90.130
90.140
90.150
90.160
90.170
90.180
90.190
90.200
90.210
90.220
90.230
140
150
160
180
200
210
220
260
270
270
270
270
270
270
270
270
270
270
270
270
270
280
300
320
330
350
370
370.10
370.20
370.30
370.30
370.50
370.60
390
410
410
420
430
430
440
460
460
460
460
460
460
460
460
460
480
500
500.10
500.10
500.10
500.10
500.10
500.10
500.20
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 10 | 1315.304.131 | Main shaft | 1; |
26 750 ₽ |
|
| 40 | 0735.321.087 | Needle cage | 1; | по запросу | |
| 50 | 1315.304.025 | Helical gear | 1; | - | |
| 90 | 1315.204.006 | Synchronizer | 1; | по запросу | |
| 90.110 | 1312.304.106 | Диск сцепления ведомый | 1; | - | |
| 90.120 | 1268.304.424 | Кольцо внутреннее | 1; | - | |
| 90.130 | 1268.304.494 | Кольцо промежуточное | 1; | - | |
| 90.140 | 1268.304.525 | Кольцо внешнее | 1; | - | |
| 90.150 | 1312.304.158 | Synchrobody | 1; |
8 870 ₽ |
|
| 90.160 | 1312.304.159 | COUPLING ELEMENT | 3; | - | |
| 90.170 | 1310.304.175 | Муфта скользящая | 1; | - | |
| 90.180 | 0732.040.409 | COMPRSPRING | 3; | по запросу | |
| 90.190 | 1297.304.436 | PRESSURE PIECE | 3; |
230 ₽ |
|
| 90.200 | 1268.304.525 | Кольцо внешнее | 1; | - | |
| 90.210 | 1268.304.494 | Кольцо промежуточное | 1; | - | |
| 90.220 | 1268.304.424 | Кольцо внутреннее | 1; | - | |
| 90.230 | 1312.304.106 | Диск сцепления ведомый | 1; | - | |
| 140 | 1313.304.038 | Bush | 1; | - | |
| 150 | 0750.115.325 | Needle cage | 1; |
2 230 ₽ |
|
| 160 | 1315.304.004 | Helical gear | 1; | - | |
| 180 | 1315.304.018 | Clutch body | 1; | - | |
| 200 | 1315.304.132 | Bush | 1; |
1 700 ₽ |
|
| 210 | 0750.115.324 | Needle cage | 1; | по запросу | |
| 220 | 1315.304.006 | Helical gear | 1; | - | |
| 260 | 0750.117.677 | Tarollbearing | 1; | - | |
| 270 | 0630.501.316 | Retaining ring | 1; | - | |
| 270 | 0630.501.336 | Retaining ring | 1; | - | |
| 270 | 0630.501.315 | Retaining ring | 1; | - | |
| 270 | 0630.501.335 | Retaining ring | 1; | - | |
| 270 | 0630.501.314 | Retaining ring | 1; | - | |
| 270 | 0630.501.334 | Retaining ring | 1; | - | |
| 270 | 0630.501.313 | Retaining ring | 1; | - | |
| 270 | 0630.501.333 | Retaining ring | 1; | - | |
| 270 | 0630.501.312 | Retaining ring | 1; | - | |
| 270 | 0630.501.337 | Retaining ring | 1; | - | |
| 270 | 0630.501.338 | Retaining ring | 1; | - | |
| 270 | 0630.501.339 | Retaining ring | 1; | - | |
| 280 | 1315.332.073 | Pressure disc | 1; | - | |
| 300 | 1312.304.150 | Pipe | 1; |
660 ₽ |
|
| 320 | 0735.321.087 | Needle cage | 1; | по запросу | |
| 330 | 1315.304.027 | Helical gear | 1; |
8 830 ₽ |
|
| 350 | 1316.304.190 | Clutch body | 1; | - | |
| 370 | 1356.204.006 | Synchronizer | 1; |
30 930 ₽ |
|
| 370.10 | 1356.304.019 | Synchrobody | 1; | - | |
| 370.20 | 1356.304.023 | Sliding sleeve | 1; | - | |
| 370.30 | 1316.304.189 | Synchroring | 2; |
4 600 ₽ - 5 210 ₽ |
|
| 370.50 | 1297.304.436 | PRESSURE PIECE | 3; |
230 ₽ |
|
| 370.60 | 0732.040.409 | COMPRSPRING | 3; | по запросу | |
| 390 | 1316.304.190 | Clutch body | 1; | - | |
| 410 | 0750.101.158 | Thrust washer | 2; | - | |
| 420 | 0750.119.125 | Internal ring | 1; | - | |
| 430 | 0750.115.534 | Roller cage | 2; |
1 740 ₽ |
|
| 440 | 1315.304.089 | Helical gear | 1; |
7 700 ₽ - 8 760 ₽ |
|
| 460 | 1315.304.048 | Axial washer | 1; |
1 470 ₽ |
|
| 460 | 1315.304.047 | Axial washer | 1; |
2 400 ₽ |
|
| 460 | 1315.304.046 | Axial washer | 1; |
2 870 ₽ |
|
| 460 | 1315.304.045 | Axial washer | 1; | - | |
| 460 | 1315.304.044 | Axial washer | 1; | - | |
| 460 | 1315.304.043 | Axial washer | 1; | - | |
| 460 | 1315.304.085 | Axial washer | 1; |
1 440 ₽ |
|
| 460 | 1315.304.086 | Axial washer | 1; | - | |
| 480 | 0750.117.232 | Конический роликоподшипник | 1; |
3 030 ₽ - 3 660 ₽ |
|
| 500 | 1312.204.040 | Split ring | 1; | - | |
| 500.10 | 0730.107.023 | Split ring | 2; | - | |
| 500.10 | 0730.107.022 | Split ring | 2; | - | |
| 500.10 | 0730.107.021 | Split ring | 2; | - | |
| 500.10 | 0730.107.020 | Split ring | 2; | - | |
| 500.10 | 0730.107.019 | Split ring | 2; | - | |
| 500.20 | 0730.062.781 | Retaining ring | 1; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
- ZF - КПП ZF 16S151 (вар.) > ZF 16S151 > MAIN SHAFT > Helical gear
- ZF - КПП ZF 16S1820 > ZF 16S1820TO > Вал вторичный > Helical gear
- ZF - КПП ZF 16S1820 > 16S1820 TO > Вал вторичный > Helical gear
- ZF - КПП 16S1820TO > ZF 16S1820TO (1341.002.089) > Вал вторичный > Helical gear
- ZF - КПП 16S1825TO > КПП ZF 16S1825TO > ВАЛ ВТОРИЧНЫЙ > Helical gear
- КамАЗ - 5360 > Коробка передач > Основной вал > Косозубая шестерня
- КамАЗ - 6520 > Коробка передач > Основной вал > Косозубая шестерня
- КамАЗ - 5460 > Коробка передач > Основной вал > Косозубая шестерня
- КамАЗ - 6520 (Euro-2, 3) > Коробка передач ZF 16S151 > Основной вал > Косозубая шестерня
- ZF - КПП ZF 16S1820 > ZF 16S1820 > Основной вал > Косозубая шестерня
- ZF - КПП ZF 16S151 > ZF 16S151 > Основной вал > Косозубая шестерня
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество зубьев | 35 |
| Тип зацепления | Косозубое |
| Место установки | Вторичный вал КПП |
| Материал | Высоколегированная сталь |
| Вес | 2.85 кг |
Применяемость
Данная шестерня используется в 16-ступенчатых коробках передач серии ZF Ecosplit. Устанавливается на грузовые автомобили следующих производителей:
- MAN (серии TGA, TGS, TGX)
- DAF (серии CF 85, XF 95, XF 105)
- IVECO (Stralis, Trakker, EuroStar)
- Renault Trucks (Premium, Kerax, Magnum)
- КАМАЗ (модели 6520, 65221, 65222, 5460 с КПП ZF)
- MAZ (модели с КПП ZF)
Совместимые модели трансмиссий:
- 16S151
- 16S181
- 16S221
- 16S251
- 16S109
Кросс-номера и аналоги
| Производитель | Артикул |
|---|---|
| ZF | 1315.304.089 / 1315304089 |
| MAN | 81.32301.0712 / 81323010712 |
| DAF | 1290114 |
| IVECO | 42484311 |
| Renault | 5001832148 |
| Euroricambi | 60530865 |
| CEI | 103.344 |
| TAS | T35344 |
Особенности и модификации
Шестерня 4-й передачи является ведомым элементом вторичного вала. В процессе производства деталь проходит цикл химико-термической обработки (цементация и закалка) для достижения твердости поверхностного слоя при сохранении вязкости сердцевины. Профиль зубьев подвергается финишному шлифованию для обеспечения точности зацепления и снижения шумовых характеристик узла.
При замене данной шестерни рекомендуется проверять состояние игольчатого подшипника и синхронизатора 3-4 передачи, так как их износ часто является причиной повреждения зубчатого венца.
