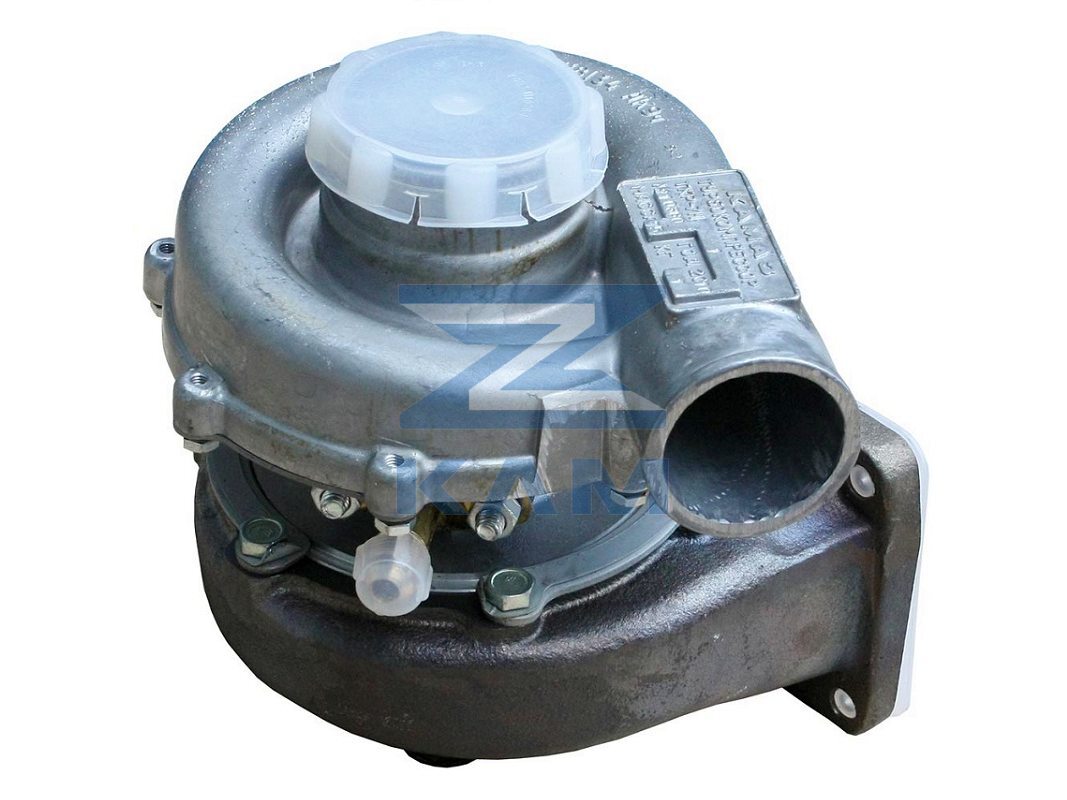

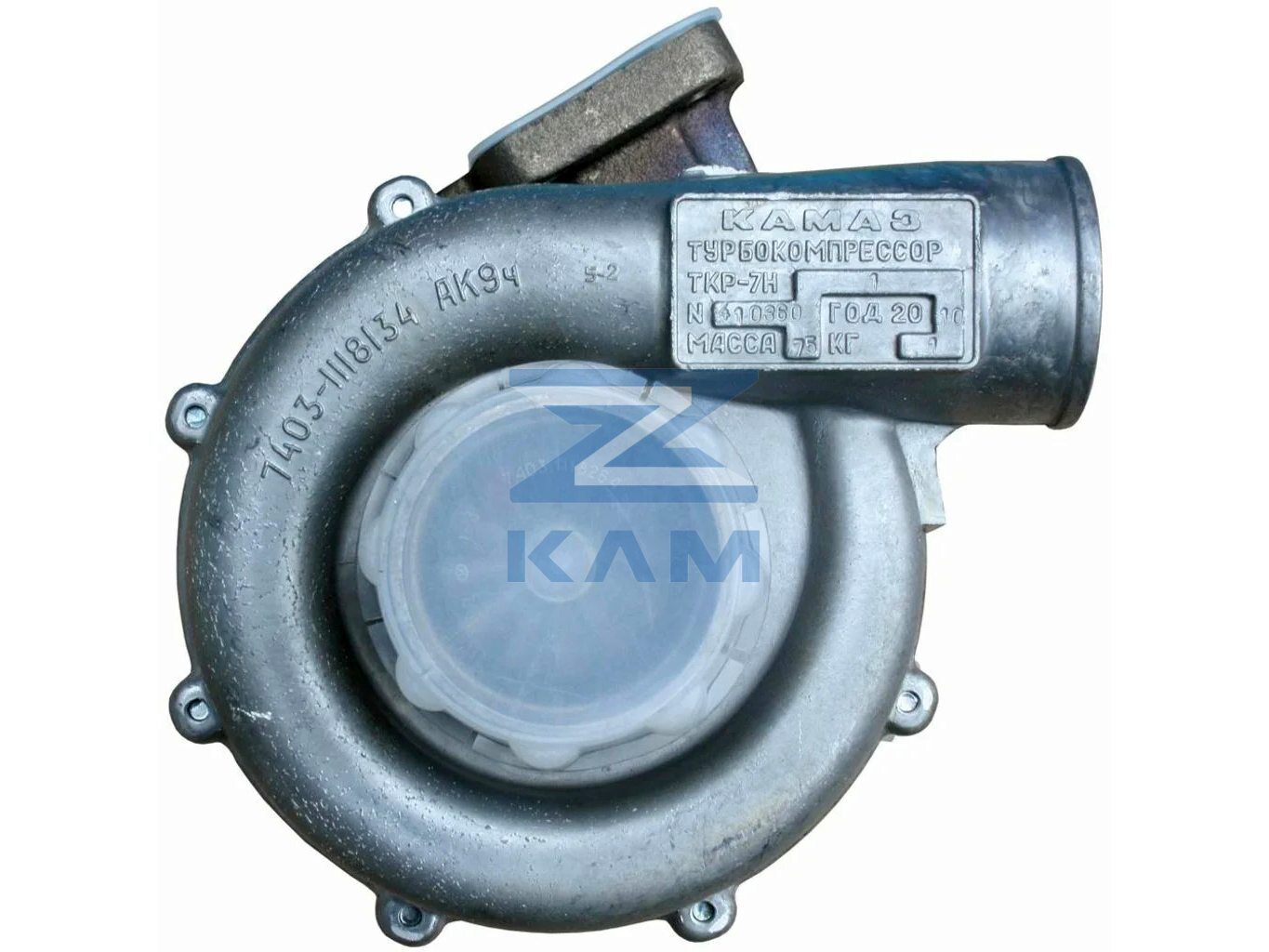

Турбокомпрессор Камаз Евро-0 ТКР-7Н правый (на двиг. 7403) / ПАО КАМАЗ

Технические характеристики

Применяемость

Агрегат предназначен для установки на восьмицилиндровые V-образные дизельные двигатели модели 7403.10 мощностью 260 л.с., соответствующие экологическому классу Евро-0. Данные силовые установки применяются на следующих моделях грузовой техники:

• Бортовые автомобили повышенной проходимости: 4310, 43101, 43106;
• Шоссейные бортовые тягачи: 53212;
• Седельные тягачи: 54112;
• Самосвалы: 55111.

Конструктивные особенности

Узел представляет собой одноступенчатый компрессор с центробежным рабочим колесом и радиальную центростремительную турбину. Корпус турбины изготовлен из жаропрочного чугуна, способного выдерживать длительное воздействие выхлопных газов с температурой до 650°C. Смазка подшипников скольжения осуществляется под давлением из общей системы смазки двигателя, а отвод масла происходит самотеком в картер.

Производитель и модификации

Изделие производится на мощностях ПАО КАМАЗ. Данная модификация является «правой», что определяет ее монтажное положение на двигателе. В паре с ней на левый ряд цилиндров устанавливается зеркальный аналог. Основное различие заключается в угле разворота корпусов («улиток») относительно центрального корпуса подшипников и направлении выходных патрубков.

Аналоги и кросс-номера

Для подбора и замены могут использоваться следующие варианты исполнений от сторонних производителей:

• ТКР 7Н-1 (производства Борисовского завода агрегатов, БЗА);
• K27-115-02 (производства CZ Strakonice, Чехия);
• 7403.1118010 (базовый номер узла).

Важная информация по установке

Перед монтажом необходимо проверить чистоту воздушных каналов и отсутствие посторонних предметов во впускном коллекторе. Обязательным условием является замена моторного масла и масляного фильтра. При первом пуске требуется обеспечить подачу масла в корпус подшипников до момента начала вращения ротора для исключения «сухого трения».
